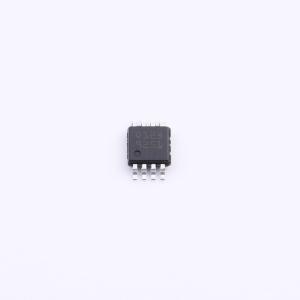

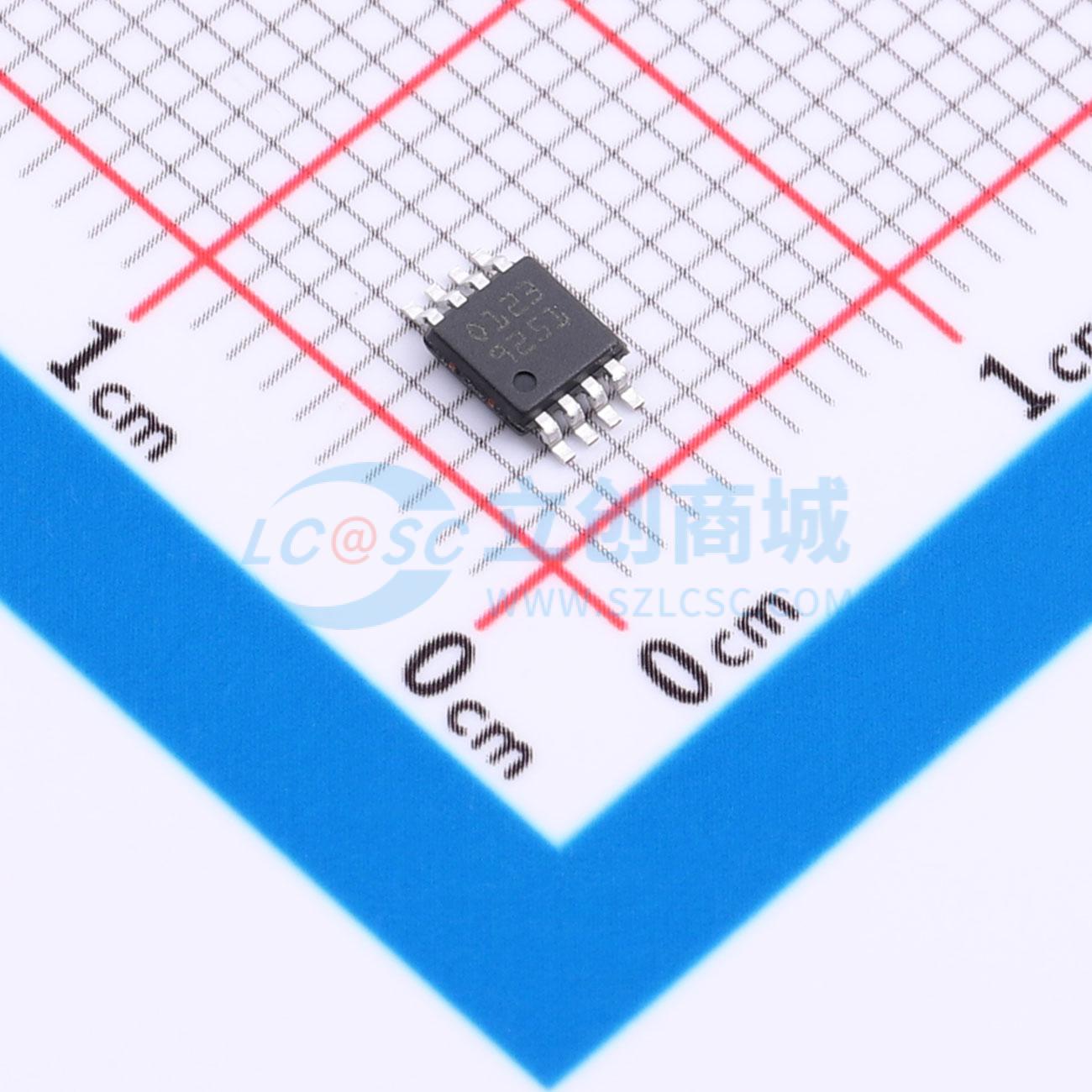

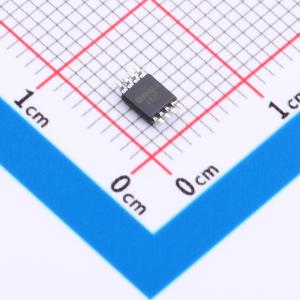

TSC200IST
TSC200IST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带漏极开路比较器和参考的高电压电流检测放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC200IST
- 商品编号
- C4371036
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V | |
| 带宽 | 1MHz | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 18V | |
| 单电源 | 2.7V~18V | |
| 静态电流(Iq) | 840uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 噪声密度(eN) | 55nV/√Hz@100kHz |
商品概述
TSC200是一款高端电流检测放大器，提供模拟电压输出。无论电源电压如何，它都能通过分流电阻在 -16 V至 +80 V的宽共模电压范围内检测电流。其放大增益为20 V/V。 TSC200集成了一个带输出锁存功能的开漏比较器，以及一个连接到其输入的内部0.6 V电压基准。然后可通过外部电阻分压器设置开关阈值。 该器件可在2.7 V至18 V的宽电源电压范围和 -40 °C至 +125 °C的工业温度范围内完全正常工作。
商品特性
- 宽共模电压：-16 V至80 V
- 2.7 V至18 V电源电压
- 放大增益：20 V/V
- 0.6 V内部基准
- 内部开漏比较器
- 比较器具备锁存功能
- 高精度：过温时最大误差3.5 %
- 带宽：1 MHz
- 静态电流：最大1.8 mA
- SO8和MiniSO8封装
应用领域
- 高端电流检测
- 低端电流检测
- 过流保护
- 电信设备
- 测试与测量设备
- 工业过程控制
