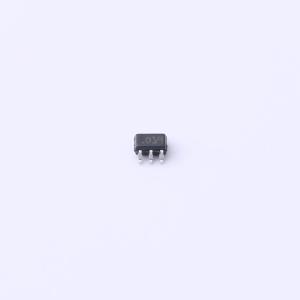

温馨提醒：图片仅供参考，商品以实物为准
TSC213IYCT
TSC213IYCT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低/高侧双向、零漂移、电流检测放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC213IYCT
- 商品编号
- C4370989
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 100kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 20nA | |
| 压摆率(SR) | 0.85V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 38nV/√Hz@1kHz |
商品概述
TSC210、TSC211、TSC212、TSC213、TSC214和TSC215是一系列零漂移电流检测放大器，无论电源电压如何，它们都能通过分流电阻在 -0.3 至 +26 V 的宽共模电压范围内检测电流。它们有三种不同的版本，每种版本具有不同的增益。TSC21x采用特定的零漂移架构设计，可实现高精度。 TSC21x是电流检测放大器，可用于各种功能，如精密电流测量、过流保护、电流监控、反馈回路。 这些器件可在 2.7 至 26 V 的宽电源电压范围和 -40 至 125 °C 的工业温度范围内完全正常工作。
商品特性
- 宽共模电压：-0.3 至 26 V
- 失调电压：最大 ±35 μV（TSC210）
- 电源电压：2.7 至 26 V
- 不同增益可选：TSC210（200 V/V）、TSC211（500 V/V）、TSC212（1000 V/V）、TSC213（50 V/V）、TSC214（100 V/V）、TSC215（75 V/V）
- 增益误差：最大 ±1%
- 失调漂移：最大 0.1 μV/°C
- 增益漂移：最大 20 ppm/°C
- 静态电流：100 μA
- QFN10（1.8×1.4）和SC70-6封装
应用领域
- 电信设备
- 电源管理
- 笔记本电脑
- 工业应用
- 电池充电器
