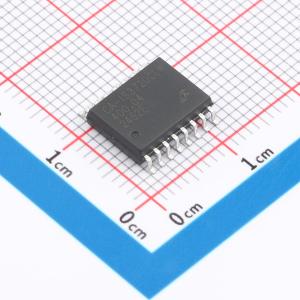

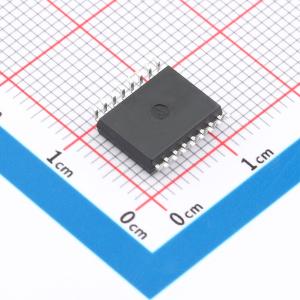

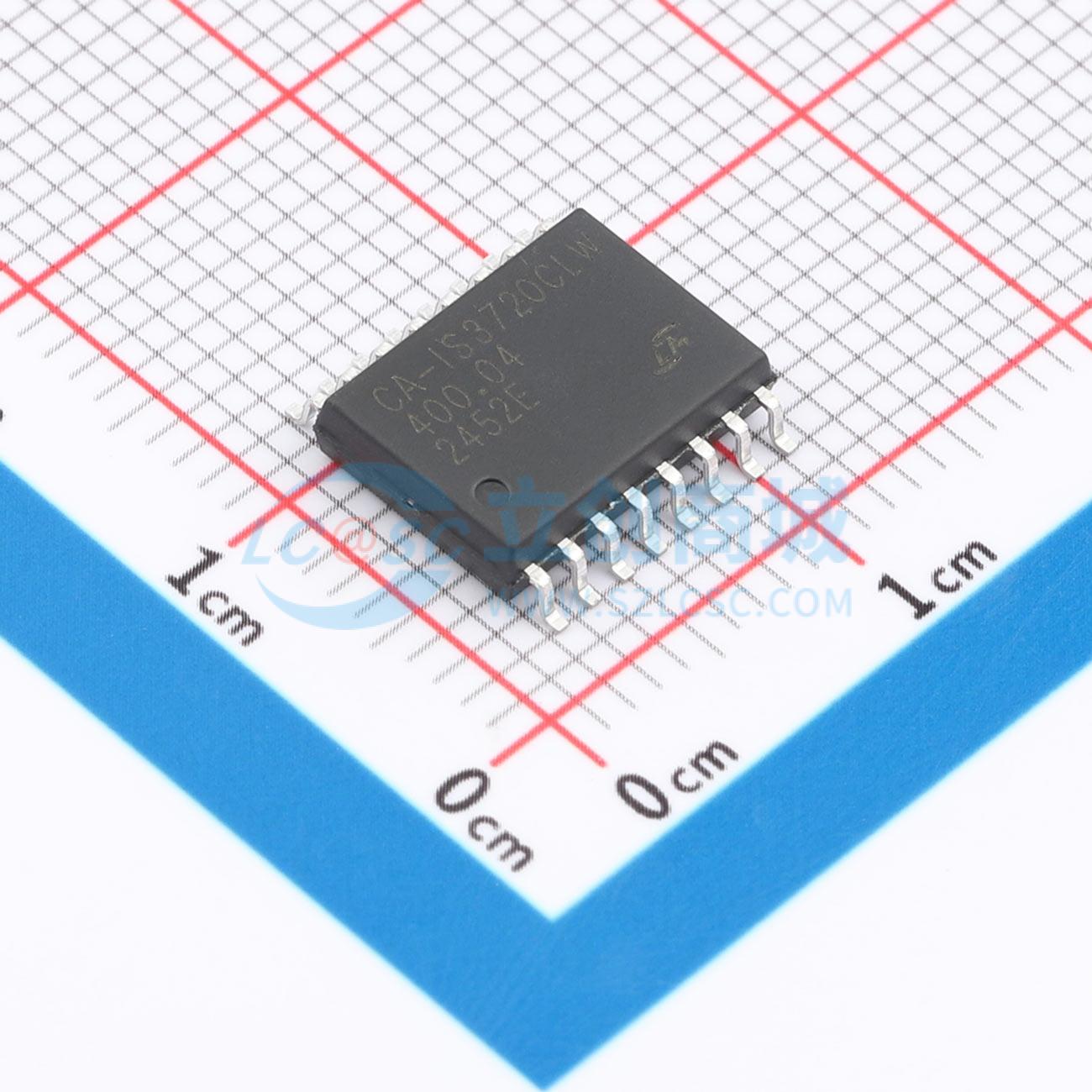

CA-IS3720CLW

通用双通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CA-IS372xC 是一款高性价比两通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS372xC 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每个隔离通道的逻辑输入和输出缓冲器之间均由二氧化硅（SiO₂）绝缘栅隔离。CA-IS3720C 器件具有两个前向双通道，CA-IS3721C 具有一个前向通道和一个反向通道，CA-IS3722C 和 CA-IS3721C 通道排序相反，具有一个反向通道和一个前向通道。所有器件都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L 的器件，默认输出为低，对于带有后缀H 的器件，默认输出为高。
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3720CLW
商品编号: C46961822
商品封装: SOIC-16-WB
包装方式: 编带
商品毛重: 0.626059克(g)

商品参数

商品概述

该器件是一款高性价比双通道数字隔离器，具备精确的时序特性和低功耗。在隔离CMOS数字I/O时，它能提供高电磁抗扰度和低辐射。所有版本均配备施密特触发器输入，以实现高抗噪性能。每个隔离通道在逻辑输入和输出缓冲器之间均通过二氧化硅绝缘栅实现隔离。该系列提供不同的通道方向配置：CA-IS3720C具有两个同向通道，CA-IS3721C具有一个同向通道和一个反向通道，而CA-IS3722C的通道方向与CA-IS3721C相反。所有器件均提供故障安全模式选项，当输入侧电源失效或信号丢失时，后缀为L的器件默认输出低电平，后缀为H的器件默认输出高电平。该器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而避免干扰或损坏敏感电路。其高共模瞬态抗扰度能力确保了数字信号的正确传输。该器件采用8引脚窄体SOIC、8引脚宽体SOIC和16引脚宽体SOIC封装。其中，窄体封装器件具有3.75kVRMS的隔离耐压等级，而宽体封装器件则支持高达5kVRMS的隔离耐压等级。该系列产品已通过DIN V VDE V 0884-17:2021-10、UL1577、GB 4943.1-2022及TUV等安规认证。

商品特性

信号传输速率：DC to 40Mbps
宽电源电压范围：3.0V to 5.5V
宽温度范围：-40℃ to 125℃
无需启动初始化
施密特触发器输入
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI：±150kV/µs（典型值）
低功耗（典型值）：电流为2.6mA/通道（@5V，1Mbps）；电流为5.2mA/通道（@5V，40Mbps）
精确时序（典型值）：22ns传播延迟；3ns脉冲宽度失真；1ns传播延迟偏差；20ns最小脉冲宽度
最高可达5kVRMS的隔离电压
隔离栅寿命：>40年
提供窄体SOIC8、宽体SOIC8-WB和宽体SOIC16-WB封装，符合RoHS标准

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	40Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	22ns
	功能特性	失效安全输出
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
