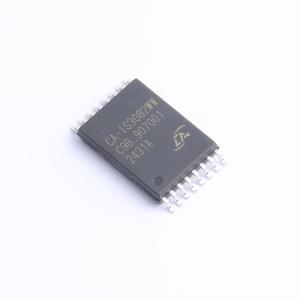

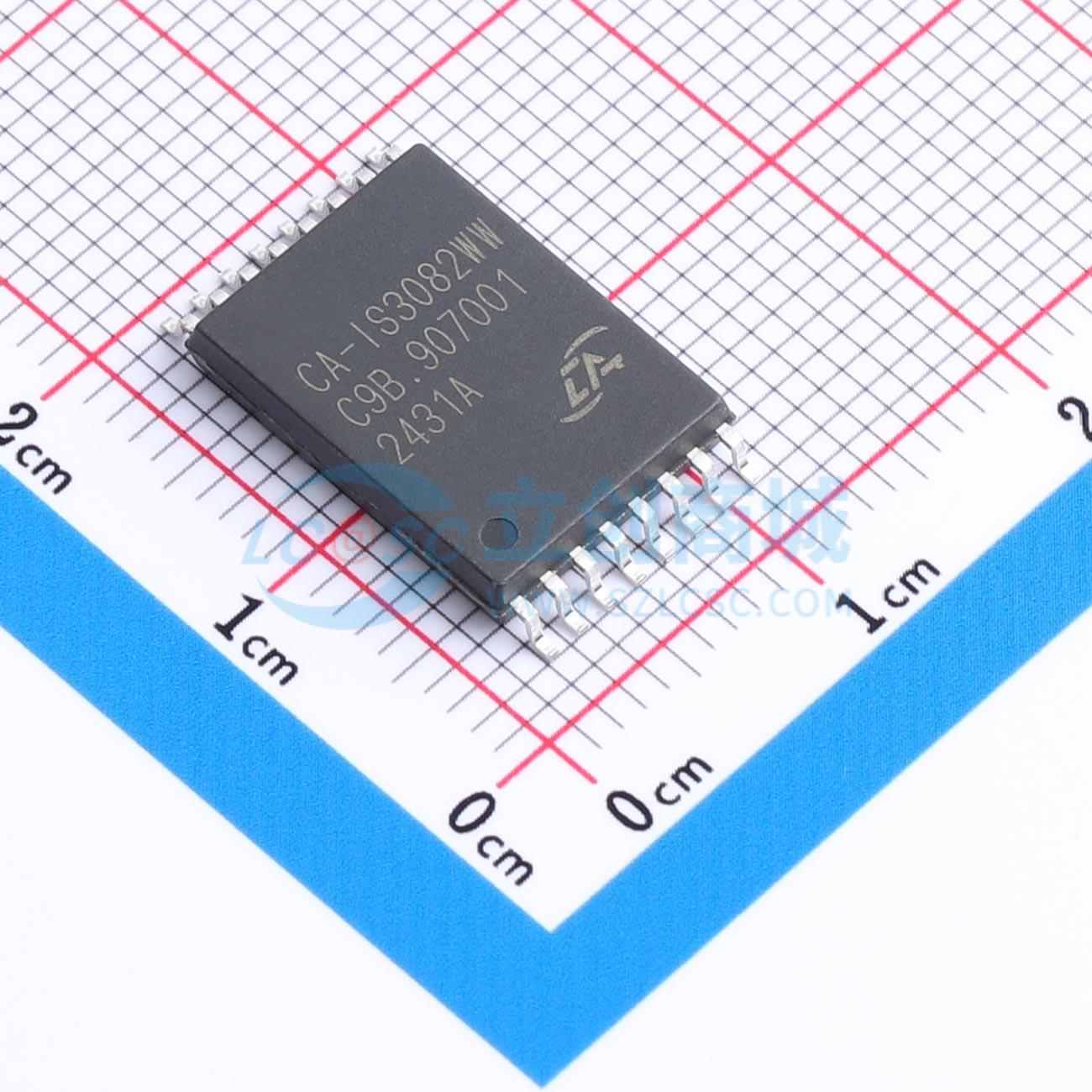

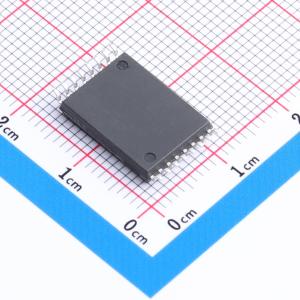

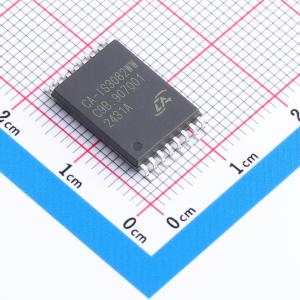

CA-IS3082WW

增强型绝缘隔离式半双工RS-485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 7.5kVRMS 增强型绝缘隔离式半双工 RS-485 收发器
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3082WW
商品编号: C46961829
商品封装: SOIC-16-WWB
包装方式: 编带
商品毛重: 1.28克(g)

商品参数

商品概述

该器件是一款增强型绝缘隔离式半双工RS-485收发器，具备高电气隔离等级，能够满足严苛的工业应用要求。其内部逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅进行隔离，可承受高达7500V_RMS（持续1分钟）的电气隔离强度，并具有±150kV/μs的典型共模瞬态抗扰度（CMTI）性能。该绝缘栅能够阻断逻辑侧与总线侧之间的地环路，有助于降低存在较高地电势差的端口之间的干扰，从而确保数据正确传输。该器件支持多节点数据通信总线，最高通信速率为500kbps，最多允许在同一总线上连接256个收发器。作为半双工收发器，其收发状态可通过接收使能和发送使能引脚进行控制，以避免总线冲突。该器件采用16引脚超宽体SOIC封装，爬电距离和电气间隙大于等于15mm，支持-40℃~125℃的工作温度范围。

商品特性

满足或超越TIA/EIA-485A标准的RS-485收发器
数据速率：500kbps
1/8单位负载（支持多达256个总线节点）
逻辑侧供电范围：2.375V至5.5V
总线侧供电范围：3V至5.5V
总线共模工作范围：-7V至+12V
高共模瞬态抗扰度：±150kV/μs（典型值）
总线A/B引脚ESD保护等级：±20kV（人体放电模型）
带有限流驱动器和热关断功能
具备开路、短路和空闲总线失效保护功能
宽工作温度范围：-40℃~125℃
16引脚超宽体SOIC封装，爬电距离和电气间隙≥15mm
额定工作电压下隔离栅寿命大于40年
优异的隔离性能（认证中）：符合DIN EN IEC 60747-17(VDE 0884-17):2021-10的VDE认证、UL 1577的UL认证、GB4943.1-2022的CQC认证以及TUV认证

应用领域

光伏逆变器
高压储能系统
轨道交通
风电系统
充电桩

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	500Kbps
	通讯模式	半双工
	隔离电压(Vrms)	7500
	CMTI(kV/us)	150kV/us
	驱动器数	1
	接收器数	1

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±20kV
	功能特性	失效保护电路；总线故障检测
	逻辑侧工作电压	2.375V~5.5V
	总线侧工作电压	3V~5.5V
	工作温度	-40℃~+125℃
