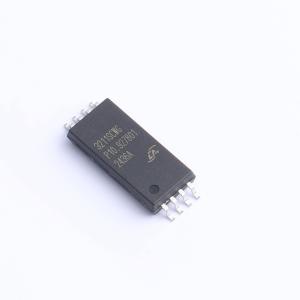

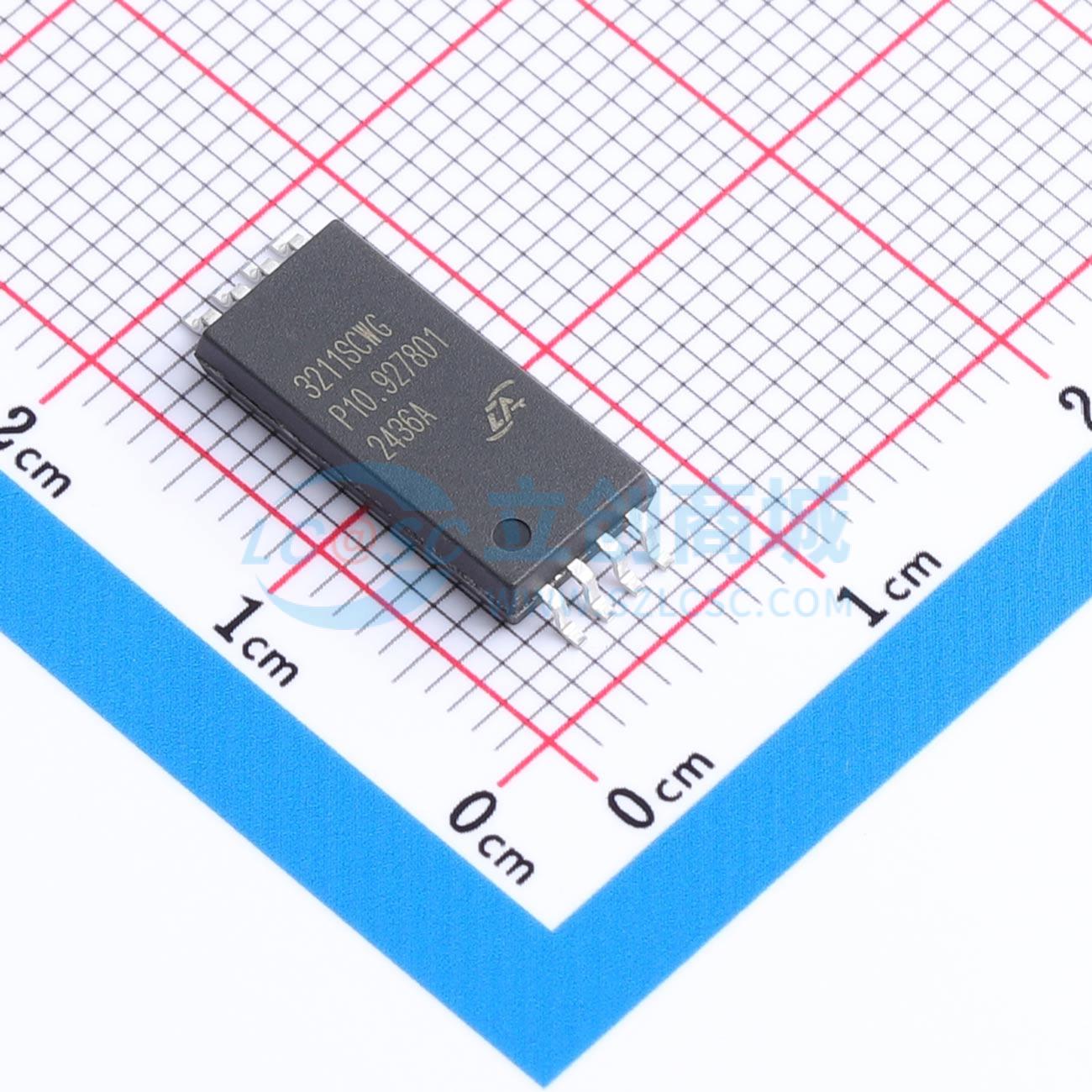

CA-IS3211SCWG

单通道增强型隔离栅极驱动器，6A灌电流/5A拉电流，光耦兼容

描述: 6A Sink/5A源极，光兼容单通道增强隔离栅极驱动器
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3211SCWG
商品编号: C46961824
商品封装: SOIC-8-WWB
包装方式: 编带
商品毛重: 0.96克(g)

商品参数

商品概述

CA-IS3211 系列器件是单通道、光耦兼容的增强型隔离栅极驱动器，能够提供 6A 灌电流和 5A 源电流。这些器件采用双电源或 14V 至 30V 宽电压范围的单电源（VCC - VEE）工作，非常适合用于驱动各种逆变器、电机控制或隔离电源系统中的功率 MOSFET、IGBT 或碳化硅晶体管。CA-IS3211 可配置为低侧和高侧驱动器。CA-IS3211Sx 提供双路独立输出端子：OUTH 和 OUTL。当 VCC 电源输入未上电、开路或处于欠压锁定状态时，驱动器输出被拉至低电平以关断外部功率晶体管。所有器件均集成了采用 Chipanalog 专有电容隔离技术的数字隔离功能，隔离耐压等级高达 7.5kV RMS（持续 60 秒），最小共模瞬态抗扰度达 100kV/μs。这些器件可用作行业标准光耦隔离栅极驱动器的直接替代品，同时提供高 CMTI、低传播延迟、小脉宽失真和小器件间偏移。输入级采用模拟二极管，这意味着具有长期可靠性和优异的抗老化特性。CA-IS3211 器件采用 8 引脚超宽体 SOIC 封装，所有器件的额定结温工作范围为 -40℃ 至 +150℃。

商品特性

6A 峰值灌电流和 5A 峰值源电流
13V 至 30V 输出侧宽范围电源
支持轨到轨输出
输入级支持高达 7V 的反向电压，互锁功能
匹配的传播延迟
70ns 典型传播延迟
25ns 最大器件间传播延迟匹配
35ns 最大脉宽失真
-40℃ 至 +150℃ 工作结温范围
稳健的电气隔离
高寿命：>40 年
超宽体封装隔离等级高达 7.5kV RMS
共模瞬态抗扰度 > ±100kV/μs

应用领域

电动汽车/混合动力汽车充电桩
高压太阳能逆变器
高压储能变流器
不间断电源
高压工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	低边；高边
	隔离电压(Vrms)	7500V
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	5A
	灌电流(IOL)	6A
	工作温度	-40℃~+150℃@(Tj)

	属性	参数值
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpLH	105ns
	传播延迟 tpHL	105ns
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	14V~30V
	功能特性	死区时间控制
