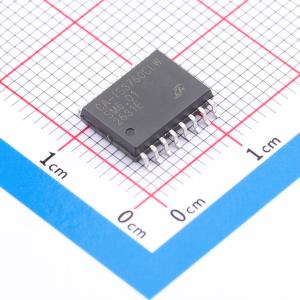

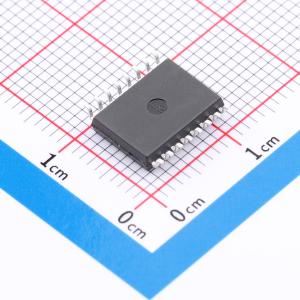

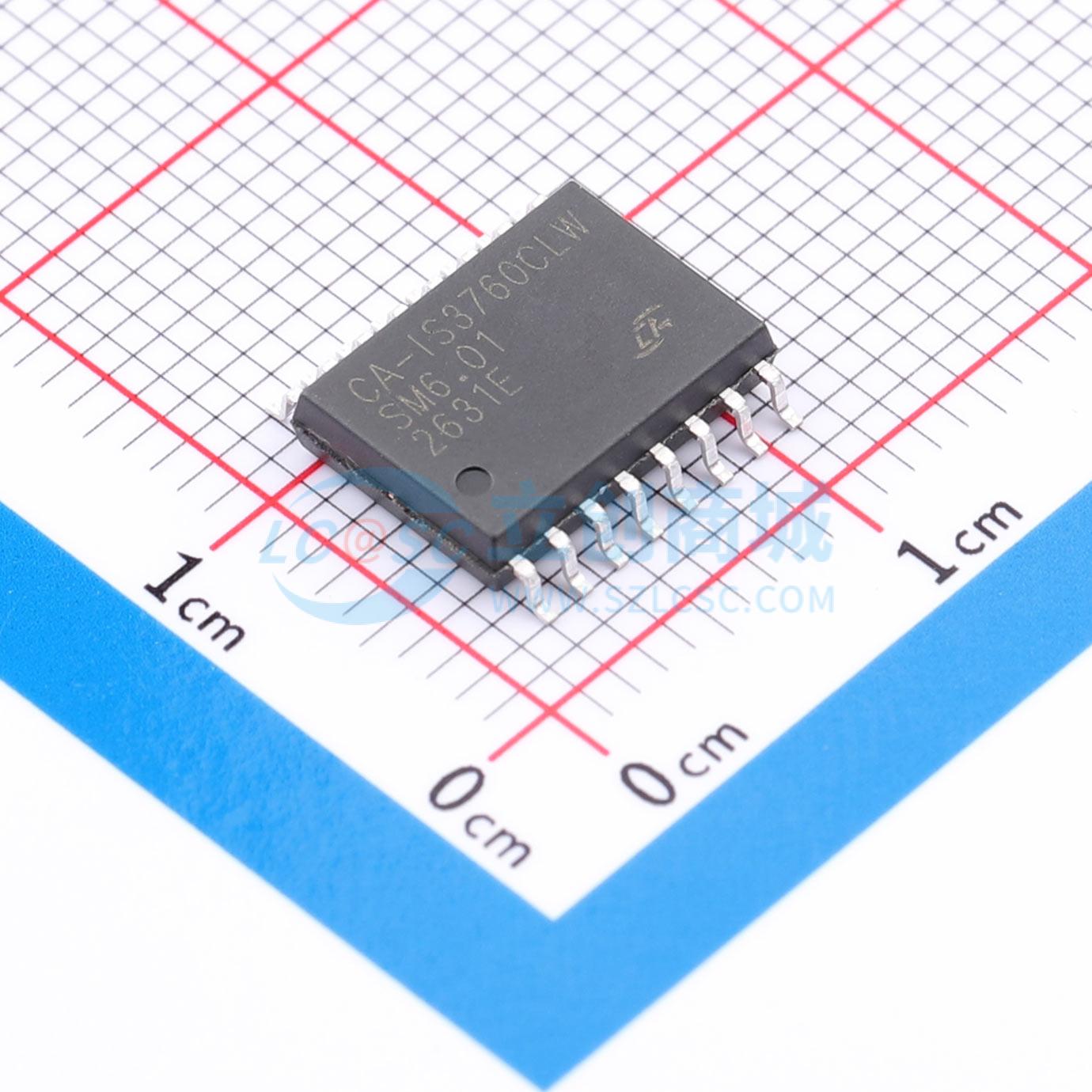

CA-IS3760CLW

通用六通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CA-IS376xC 通用六通道数字隔离器
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3760CLW
商品编号: C46961828
商品封装: SOIC-16WB
包装方式: 编带
商品毛重: 0.626059克(g)

商品参数

商品概述

该器件是一款高性价比六通道数字隔离器，具备精确的时序和低功耗特性。在隔离CMOS数字I/O时，它能提供高电磁抗扰度和低辐射。所有版本均集成施密特触发器输入，以实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均通过二氧化硅绝缘栅实现隔离。CA-IS3760C的六个通道方向一致；CA-IS3761C包含五个前向通道和一个反向通道；CA-IS3762C包含四个前向通道和两个反向通道；CA-IS3763C包含三个前向通道和三个反向通道。所有器件均提供故障安全模式选项。若输入侧电源掉电或信号丢失，后缀为L的器件默认输出低电平，后缀为H的器件默认输出高电平。该器件的高绝缘能力有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而避免干扰或损坏敏感电路。其高共模瞬态抗扰度能力确保了数字信号的正确传输。该器件提供16引脚窄体SOIC和16引脚宽体SOIC封装，窄体封装的隔离额定值为3.75kVRMS，宽体封装支持高达5kVRMS的绝缘耐压。

商品特性

信号传输速率：DC ~ 40Mbps
宽电源电压范围：3.0V ~ 5.5V
宽温度范围：-40°C ~ 125°C
无需启动初始化
默认输出高电平或低电平选项
优异的电磁抗扰度
高共模瞬态抗扰度：±150kV/µs（典型值）
低功耗：典型电流为2.2mA/通道（@5V， 1Mbps）
精确时序：典型传播延迟22ns，脉冲宽度失真1ns，传播延迟偏差1ns，最小脉冲宽度20ns
隔离电压高达5KVRMS
隔离栅寿命：>40年
施密特触发器输入
通过DIN V VDE V 0884-17:2021-10认证
通过UL1577器件程序认证
通过GB4943.1-2022认证
通过TUV认证

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离ADC与DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	40Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	22ns
	功能特性	通道方向可配置；失效安全输出
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	6
