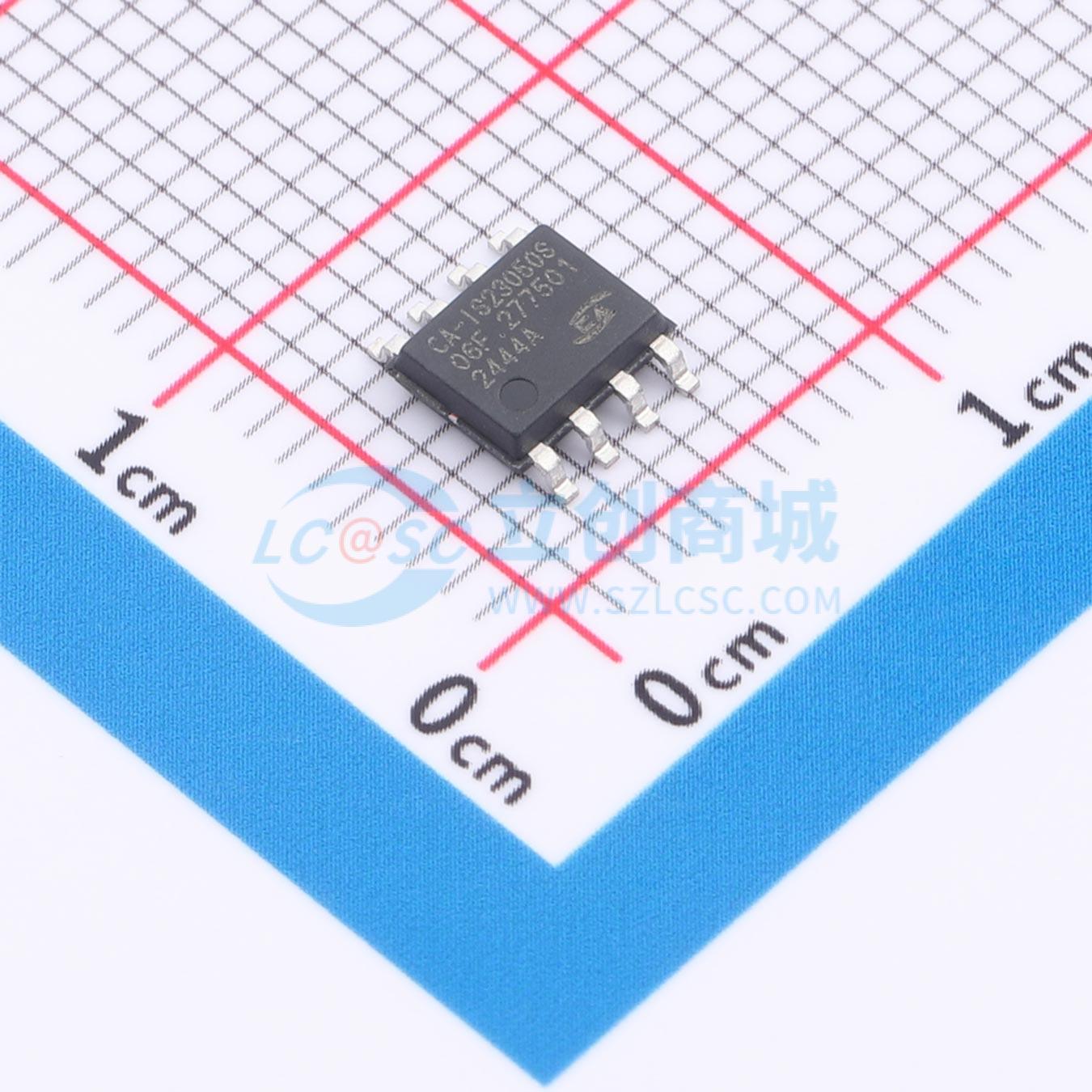

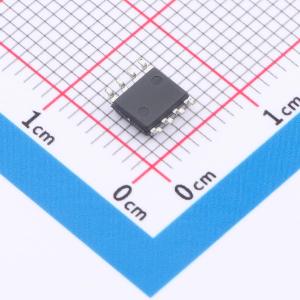

温馨提醒：图片仅供参考，商品以实物为准

CA-IS23050S

120kHz霍尔效应电流传感器，具备3.75kVrms隔离电压和零电流输出电压参考

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有3.75kVRMS隔离电压和零点的精密120kHz霍尔效应电流传感器电流输出电压基准
品牌名称: Chipanalog(川土微)
商品型号: CA-IS23050S
商品编号: C46961826
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.182441克(g)

商品参数

商品概述

CA-IS23xxxS系列是一系列高精度、高性价比的电流传感器集成电路，适用于多种工业、商业和通信系统中的交流/直流电流检测。该器件采用低失调、线性霍尔传感器电路以及铜质导电路径。当电流流经该导电路径时，会产生磁场。集成的霍尔集成电路感应此磁场，并将其转换为成比例的电压输出，其正斜率与流经主铜导电路径的电流成正比。该器件采用差分方式感测电流，抑制共模磁场，从而提高在磁噪声环境中的测量精度。凭借其1mΩ的内部电阻，主铜导电路径可实现低功率损耗和高浪涌电流承受能力。CA-IS23xxxS采用8引脚窄体SOIC封装，其额定工作结温范围为-40°C至+150°C。

商品特性

差分霍尔传感可抑制共模磁场，磁滞近乎为零
集成数字温度补偿电路，可实现近乎闭环的精度
高抗外部磁场干扰能力
精密的零电流基准输出电压
主导体电阻：1mΩ
高电流检测范围能力：CA-IS23025S：±25APK；CA-IS23030S：±30APK；CA-IS23050S：±50APK
快速响应：信号带宽：120kHz；传播延迟：2μs；响应时间：3.7μs
工作电源电压：4.5V至5.5V
支持双向和单向电流检测
工作结温范围：-40°C至+150°C
稳健的电流隔离：耐受隔离电压：3750Vrms；最大工作隔离电压：297Vrms；最大浪涌隔离耐受电压：6kV
8引脚窄体SOIC8封装
安全法规认证：符合UL 1577标准的UL认证；TUV认证

应用领域

太阳能
电机控制
电源
工业交流/直流和直流/直流转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±50A
	工作电压	5V
	隔离电压(Vrms)	3750Vrms
	灵敏度	40mV/A
	工作温度	-40℃~+125℃

	属性	参数值
	带宽	120kHz
	电流端电阻	1mΩ
	响应时间(tr)	3.7us
	双向电流检测	支持
	功能特性	双向检测；欠压锁定
