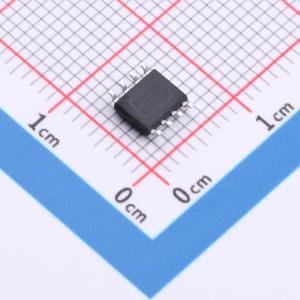

HT6872SPNR
防削顶失真单声道免滤波D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT6872SPNR
- 商品编号
- C46955888
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.1235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 总谐波失真+噪声(THD+N) | 0.08% | |
| 静态电流(Iq) | 2.65mA | |
| 信噪比 | 91dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 90%；80% | |
| 功能特性 | 无滤波器架构；使能/关断功能；自动静音/免噪音开关；过压保护；内置音频处理 | |
| 工作电压 | 2.5V~6.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款低电磁干扰、具备防削顶失真功能的单声道免滤波D类音频功率放大器。在6.5V电源电压、10%总谐波失真加噪声、4Ω负载条件下，可输出4.7W功率，在各类音频终端应用中维持高效率并提供类似AB类放大器的性能。 其核心特点是防削顶失真输出控制功能，可检测并抑制因输入音乐或语音信号幅度过大导致的输出信号削顶失真，也能自适应地防止在电池应用中因电源电压下降造成的输出削顶，显著提升音质，提供舒适的聆听体验，并保护扬声器免受过载损坏。同时芯片提供防削顶功能关闭模式。 采用独有的电磁辐射抑制技术和优异的全带宽低辐射性能，其辐射水平在不加任何辅助设计时仍远低于FCC Part15 Class B标准，不仅避免干扰其他敏感电路，还降低了系统设计难度。 内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪声。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。 此外，内置关断功能使待机电流最小化，并集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
商品特性
- 防削顶失真功能
- 优异的全带宽电磁干扰抑制性能
- 免滤波器数字调制，直接驱动扬声器
- 高信噪比：95dB
- 低静态电流
- 低关断电流：< 1 μA
- 过流保护及自动恢复功能
- 过热保护功能
- 欠压异常保护功能
- 无铅无卤封装，提供SOP8L和MSOP8L选项
应用领域
- 便携式音箱
- USB音箱
- iphone/ipod/MP3 docking
- 平板电脑
- PMP/MP4/MP5播放器
- 导航仪GPS
- 便携式游戏机
- 手机
- 掌上电脑PDAs
