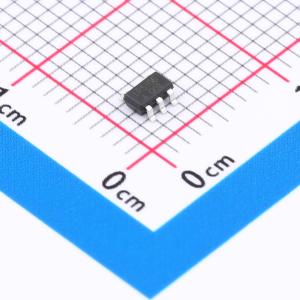

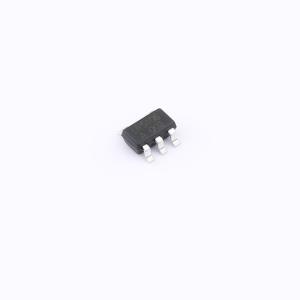

温馨提醒：图片仅供参考，商品以实物为准
LR5106A-T
独立线性锂电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LR5106A一款高集成度、高性价比的单节锂离子电池充电芯片。
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR5106A-T
- 商品编号
- C46956283
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 3uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；反向电流阻断；过压保护；欠压锁定；涓流充电 |
商品概述
LR5106A是一款高集成度、高性价比的单节锂离子电池充电芯片。它采用恒定电流/恒定电压线性控制，只需较少的外部元件，是便携式应用的理想选择，同时适合USB电源和适配器电源工作。LR5106A采用内部PMOSFET架构和防倒充电路，无需外部检测电阻和隔离二极管。热反馈可自动调节充电电流，以在大功率或高温条件下限制芯片温度。充满电压固定为4.2V。充电电流可通过PROG引脚外接电阻设置，最高可达0.6A。当输入电压移除时，LR5106A自动进入低电流状态，电池漏电流低于3uA。其他特点包括充电电流监控、输入过压保护、欠压闭锁、自动再充电以及两个用于指示充电状态和输入电压接入的状态引脚。
商品特性
- 最高32V输入电压及6.9V过压保护
- 无需MOSFET、检测电阻器和隔离二极管
- 高精度充满检测电压阈值：4.2V（±1%）
- 待机电流＜3uA
- 具有BAT-VDD防倒灌功能
- 支持0V电池充电
- 线性充电模式，充电电流可达0.6A
- 涓流/恒流/恒压三段式充电
- 充电电流外部可调
- 充电电流智能热调节
- 电池温度检测保护
- 自动再充电
- 充电状态指示
- 符合IEC62368最新标准
- SOT23-5封装
应用领域
- 移动电话充电座
- 便携式媒体播放
- 蓝牙耳机
