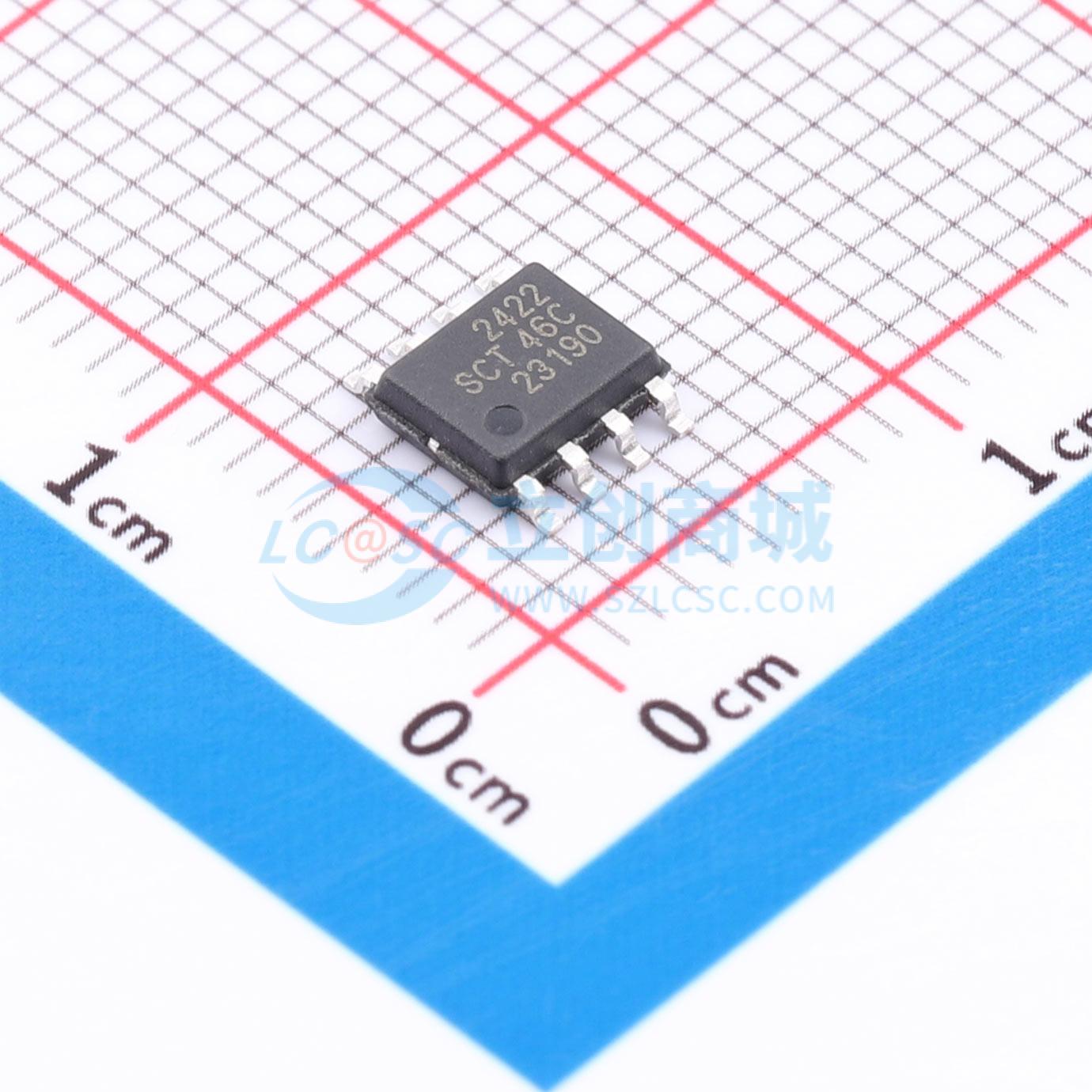

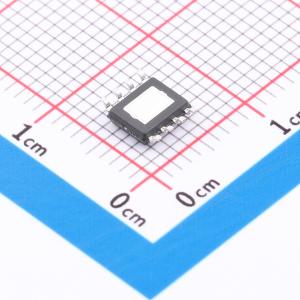

温馨提醒：图片仅供参考，商品以实物为准
SCT2422STER
降压型 2A 3.8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是2A同步降压转换器，输入电压范围宽，为3.8V至40V，集成了160mΩ高端MOSFET和80mΩ低端MOSFET。采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流低至25uA，有助于转换器在轻载或待机条件下实现高效率。 可通过外部电阻对软启动时间和300kHz至2.2MHz的开关频率进行编程，为优化效率或外部元件尺寸提供了灵活性。支持外部时钟同步，频率范围为300kHz至2.2MHz
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2422STER
- 商品编号
- C46956235
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.177651克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~40V | |
| 输出电压 | 800mV~40V | |
| 输出电流 | 2A | |
| 开关频率 | 300kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
SCT2422是一款2A同步降压转换器，具有3.8V至40V的宽输入电压范围，集成了一个160mΩ的高边MOSFET和一个80mΩ的低边MOSFET。该器件采用峰值电流模式控制，支持脉冲跳跃调制模式，其典型静态电流低至25uA，有助于转换器在轻载或待机条件下实现高效率。SCT2422具有可编程软启动时间，以及通过外部电阻在300kHz至2.2MHz范围内可编程的开关频率，为优化效率或外部元件尺寸提供了灵活性。该转换器支持300kHz至2.2MHz频带的外部时钟同步。SCT2422能够实现从高输入电压到低输出电压的功率转换，其高边MOSFET的最小导通时间为100ns。SCT2422是一款对电磁干扰友好的降压转换器，采用了优化的设计以降低EMI。该器件具有频率扩频功能，其开关频率的抖动范围为±6%，调制速率为开关频率的1/512，以降低传导EMI。SCT2422提供逐周期电流限制和打嗝式过流保护、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚热增强型SOP-8封装。
商品特性
- 宽输入范围：3.8V-40V
- 高达2A连续输出电流
- 0.8V ±1%反馈基准电压
- 集成160mΩ高边和80mΩ低边功率MOSFET
- 脉冲跳跃模式，睡眠模式下静态电流为25uA
- 最小导通时间100ns
- 可编程软启动时间
- 可调频率300KHz至2.2MHz
- 外部时钟同步
- 频率扩频调制，用于降低EMI
- 精密使能阈值，用于可编程输入电压欠压锁定保护阈值和迟滞
- 低压差模式操作
- 可衍生负压稳压器
- 过压和过温保护
- 采用ESOP-8封装
应用领域
- 电池组供电系统
- 点烟器适配器与充电器
- LCD显示
- USB Type-C供电与USB充电
- 工业与医疗分布式电源
