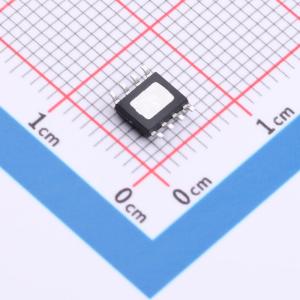

温馨提醒：图片仅供参考，商品以实物为准
HTN7865SPER
降压型 5A 4.5V~65V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HTN7865SPER
- 商品编号
- C46955904
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2MHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 125uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；过流保护 |
商品概述
HTN7865是一款5A降压转换器，具有4.5V至65V的宽输入电压范围，并集成了90mΩ高侧MOSFET。该器件采用峰值电流模式控制，支持脉冲跳跃调制(PSM)，有助于在轻载条件下实现高效率。HTN7865支持通过外部电阻在100kHz至2MHz范围内编程开关频率。它允许从高输入电压向低输出电压进行功率转换，开关MOSFET的最小导通时间为120ns。该器件提供典型的2.5ms软启动，以防止启动期间的浪涌电流。HTN7865具有外部环路补偿功能，可灵活优化环路稳定性或响应速度。它提供逐周期电流限制、热关断保护、输出过压保护、输出过载保护以及输入欠压保护。该器件采用ESOP8封装。
商品特性
- 5A输出能力，内置80mΩ功率MOSFET
- 4.5V~65V宽输入电压范围
- 脉冲跳跃模式(PSM)可在轻载时保持高效率
- 125μA静态工作电流
- 可编程开关频率，最高可达2MHz
- 峰值电流模式控制
- 低压差工作模式
- 过压、过流及过热保护功能
- 采用无铅ESOP8封装
应用领域
- 12V、24V、48V工业与电信电源系统
- 汽车系统
- 分布式电源系统
- 高压电源转换
