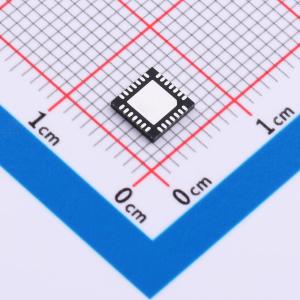

温馨提醒：图片仅供参考，商品以实物为准
HTD5832EQNN
内置译码器的低噪声步进电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HTD5832EQNN
- 商品编号
- C46955891
- 商品封装
- QFN-28(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 128 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 340mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 短路保护；内置电荷泵；过流保护；上电复位；死区/直通保护；防止电机失步功能；过温保护；欠压锁定 |
商品概述
HTD5832E是一款内置译码器的低噪声步进电机驱动器，其输出驱动能力达到28 V ± 2.5 A，最高支持256细分，并可实现低噪声工作。译码器是其易于使用的关键，仅需向STEP引脚输入脉冲即可驱动电机步进，无需相序表、高频控制线或复杂编程接口，因此特别适用于无复杂微处理器或微处理器负担过重的场合。该驱动器能显著降低电机工作噪声，即使以整步运行也能实现平滑转动。其同步整流控制电路改善了PWM操作时的功耗，内部保护电路则包含过热保护、欠压锁定保护及过流保护。HTD5832E采用带散热焊盘的QFN28封装，散热性能良好，且为无铅产品，符合环保标准。
商品特性
- 两相四线双极步进电机驱动
- 低导通电阻RDS(ON)，2.5 A峰值电流输出
- 简单的STEP/DIR接口，最高支持256细分
- 低噪声运行
- 支持低功耗待机功能
- 兼容3.3 V和5 V逻辑电平
- 完备的保护功能
应用领域
- 自动化办公设备
- 3D打印机
- 游戏机
- 机器人
- 医疗设备
