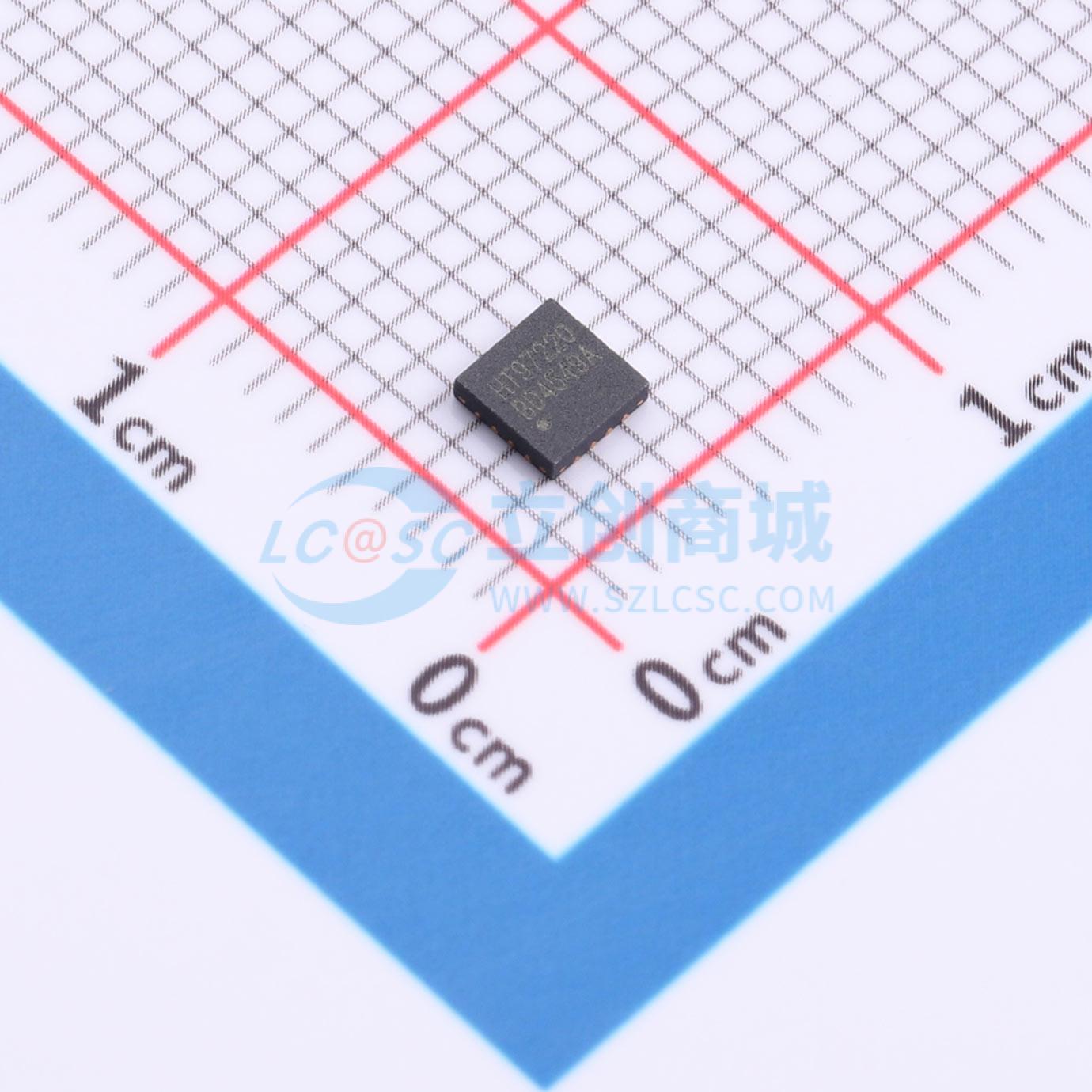

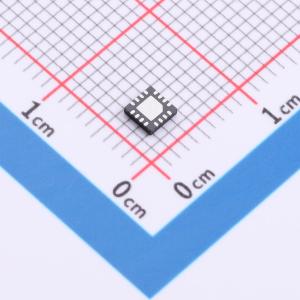

温馨提醒：图片仅供参考，商品以实物为准
HT97220LSQER
免输出耦合电容的立体声线路驱动器/耳机放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT97220LSQER
- 商品编号
- C46955890
- 商品封装
- QFN-16L-PP
- 包装方式
- 编带
- 商品毛重
- 0.0685克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | G类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 125mWx2@32Ω | |
| 总谐波失真+噪声(THD+N) | 0.001% | |
| 静态电流(Iq) | 2.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 100dB | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 2.5V~5.2V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HT97220(L)是一款差分输入/单端输入、可直接输出驱动的耳机放大器/线路驱动器。在5V供电下，该器件可为32Ω负载提供125mW的输出功率。其增益可通过外部电阻进行调节（内部固定6dB增益版本需提前定制）。器件在音频带宽内具有优异的THD+N性能。该器件提供两种启动时间版本：适用于耳机应用的版本启动时间为4.2毫秒，而适用于机顶盒应用的版本（需提前定制）启动时间为130毫秒。器件内部集成电荷泵以产生负电压，放大器的输出级由输入正电源和电荷泵输出供电。这种双电源配置使输出偏置在零电位，从而省去了传统所需的大尺寸、易引入失真的输出耦合电容。该器件在关断和启动时均无咔嗒/噼噗声。器件采用3mm×3mm、16引脚QFN-PP封装，工作温度范围为-40℃ ~ +85℃。
商品特性
- 输出无需隔直电容，节省空间，提供卓越的低音保真度
- 关断和启动时无任何咔嗒/噼噗声
- 极低的THD+N：最低0.001%
- 的低噪声性能，VN：7 μV
- 支持差分或单端输入
- 2.5V ~ 5.2V的宽电源工作范围
- 输出功率：125mW（fIN = 1kHz， VDD = 5V， RL = 32Ω， THD+N = 1%）
- 采用无铅封装，QFN16L-PP 3mm×3mm，所需物料清单极为简单
应用领域
- 耳机
- 多媒体音频接口
- 机顶盒
- 蓝光及DVD播放器
- LCD电视
