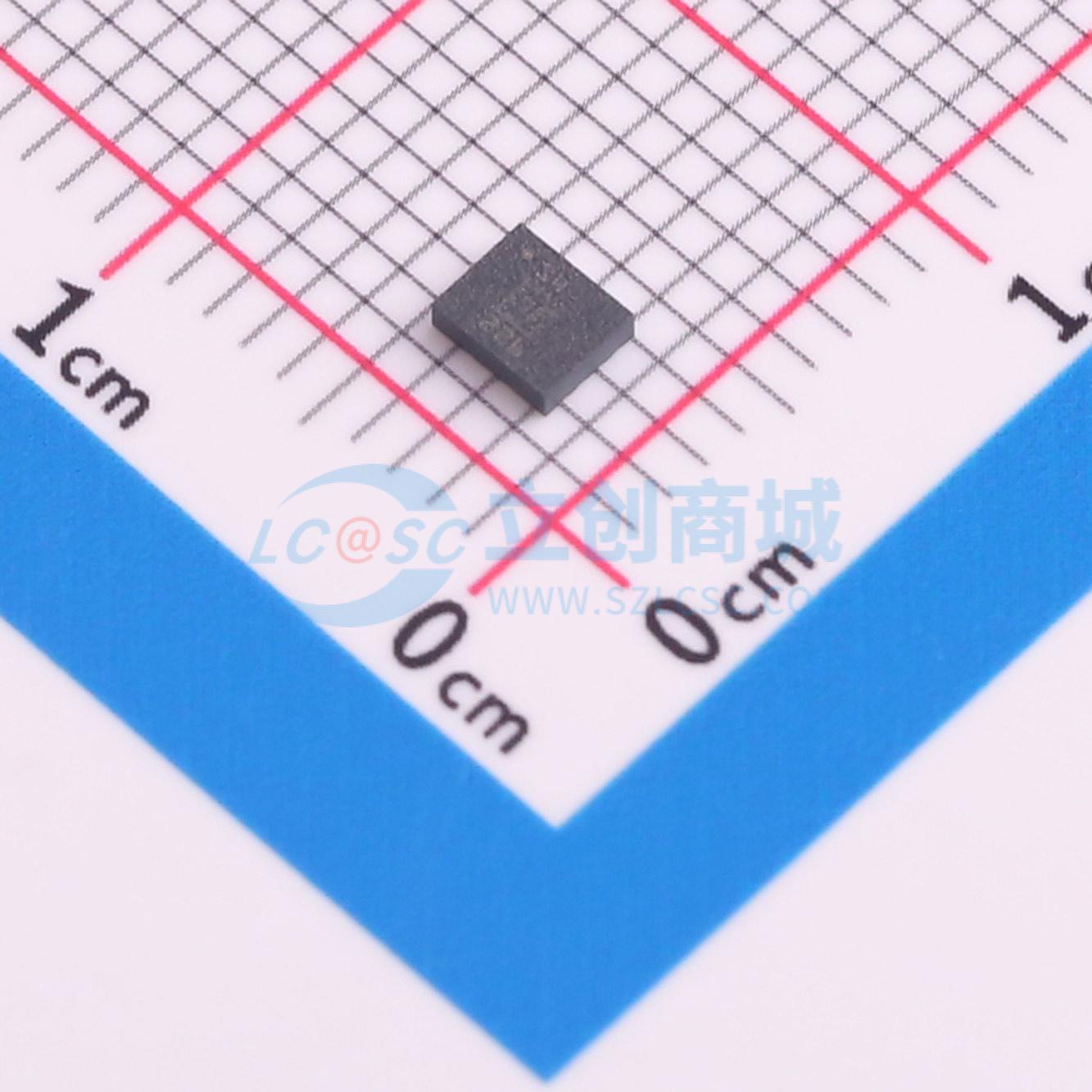

温馨提醒：图片仅供参考，商品以实物为准
LSM6DSOXTR
iNEMO惯性模块：常开式三维加速度计和三维陀螺仪
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- iNEMO 6DoF惯性测量单元（IMU），具有机器学习核心、有限状态机和高级数字功能。用于电池供电的IoT、游戏、可穿戴设备和消费电子。超低功耗和高精度
- 品牌名称
- ST(意法半导体)
- 商品型号
- LSM6DSOXTR
- 商品编号
- C481766
- 商品封装
- LGA-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.0472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | X,Y,Z | |
| 陀螺仪量程(MAX) | ±2000dps | |
| 传感器类型 | IMU(加速度计+陀螺仪) | |
| 输出位数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.71V~3.6V | |
| 缓存大小 | 9KB | |
| 待机电流 | 3uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 运动事件检测；同步与时间戳 |
商品概述
LSM6DSOX是系统级封装产品，集成3D数字加速度计和3D数字陀螺仪，高性能模式下功耗为0.55mA，支持常亮低功耗功能，提供动态数据批处理的9千字节存储空间。该产品采用专用微机械加工工艺制造传感元件，IC接口采用CMOS技术设计，加速度全量程范围为±2/±4/±8/±16g，角速度全量程范围为±125/±250/±500/±1000/±2000dps。它支持EIS和OIS应用，具有专用可配置信号处理路径和辅助SPI，抗机械冲击能力强，采用塑料焊盘网格阵列（LGA）封装，尺寸为2.5mm×3.0mm×0.83mm。
商品特性
- 高性能模式下功耗为0.55mA
- 加速度计和陀螺仪均支持常亮低功耗体验
- 智能FIFO容量达9千字节
- 兼容Android系统
- 加速度全量程范围：±2/±4/±8/±16g
- 角速度全量程范围：±125/±250/±500/±1000/±2000dps
- 模拟供电电压：1.71V至3.6V
- 独立IO供电：1.62V
- 紧凑尺寸：2.5mm×3mm×0.83mm
- 支持SPI/I²C及MIPI I3CSM串行接口，可与主处理器同步数据
- 辅助SPI用于陀螺仪和加速度计的OIS数据输出
- OIS可通过辅助SPI及主接口（SPI/I²C&MIPI I3CSM）配置
- 高级计步器、步数检测器和步数计数器
- 显著运动检测、倾斜检测
- 标准中断：自由落体、唤醒、6D/4D方向、单击和双击
- 可编程有限状态机：支持加速度计、陀螺仪和外部传感器
- 机器学习核心
- S4S数据同步
- 嵌入式温度传感器
- 符合ECOPACK®、RoHS和“绿色”标准
- 9千字节数据缓冲，数据可压缩2或3倍
- 事件检测中断（可完全配置）：自由落体、唤醒、6D方向、单击和双击感应、活动/非活动识别、静止/运动检测
- 传感器hub：最多支持6个传感器（2个内部：加速度计和陀螺仪，4个外部传感器）
- S4S数据速率同步，通过外部触发减少传感器访问并增强融合"
应用领域
- 运动跟踪和手势检测
- 传感器hub
- 室内导航
- 物联网和连接设备
- 手持设备智能省电
- 相机应用的EIS和OIS
- 振动监测和补偿"
