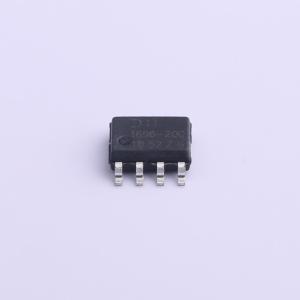

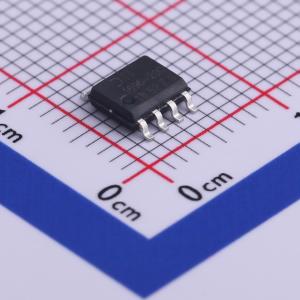

AL1696-20CS7-13

AL1696 是一款高度集成的高功率因数恒流转换器，适用于市电调光 LED 驱动应用。AL1696 控制系统在边界传导模式（BCM）下运行，便于通过 EMI/EMC 认证和测试，以符合最新的监管标准。 内置 MOSFET 的 AL1696 解决方案无需辅助绕组和外部高压 MOSFET，从而降低了物料清单（BOM）成本。 AL1696 可与多种调光器兼容，包括前沿和后沿调光器。部分调光器可实现低至 1% 的深度调光。AL1696 的调光曲线符合 NEMA SSL6 标准。 AL1696 采用 SO - 7 封装，在高压 MOSFET 的漏极和低压引脚之间提供了额外的引脚间距，以增强电气隔离。 AL1696 是一款适用于市电输入相位调光应用的单级、单绕组电感、高效、高功率因数 LED 驱动解决方案。它提供四种内部 MOSFET 选项（300V/3A、400V/3A、500V/2A 和 600V/2A），有助于减小整体 LED 驱动解决方案的尺寸并优化 BOM 成本。这三种不同的 MOSFET 选项可覆盖大多数 3~12W 的调光应用。 AL1696 内部 MOSFET 的导通时间受 tON_MAX 限制，tON_MAX 通过 RT 引脚和内部 0.4V 参考电压设置。当 MOSFET 的导通时间达到 tON_MAX 或 CS 引脚上的输入电压触发内部 0.4V 参考电压时，MOSFET 将关断。因此，如果将 tON_MAX 设置为非常小的值，系统将在整个整流市电周期内以恒定导通时间（tON_MAX）模式运行。这将产生良好的功率因数，但线性调整率会变差。通常，建议的 tON_MAX 应使系统在输入电压谷值时以恒定导通时间（tON_MAX）模式运行，在峰值时以峰值电流模式运行。设置 tON_MAX 时需要在功率因数（PF）和线性调整率之间进行权衡。 AL1696 采用源极驱动技术以降低系统工作电流。此外，它采用了一种无需辅助绕组的新型关断时间（tOFF）检测方法。AL1696 在边界传导模式（BCM）下运行，可简化 EMI 设计。这些特性使 AL1696 的物料清单（BOM）成本极低。

• 内部 MOSFET 最高可达 300V/3A、400V/3A、500V/2A、600V/2A
• 精确的电流检测容差：±3%
• 低启动电流：150μA
• 低工作电流：120μA（开关频率为 5kHz 时）
• 单绕组电感
• 广泛的调光器兼容性
• 调光曲线符合 NEMA SSL6 标准
• 内部保护功能：欠压锁定（UVLO）、前沿消隐（LEB）、逐周期过流保护（OCP）、输出短路保护（OSP）、过温保护（OTP）
• SO - 7 封装
• 完全无铅且完全符合 RoHS 标准
• 无卤素和锑。“绿色”器件

• 市电调光 LED 灯
• 离线 LED 电源驱动器
