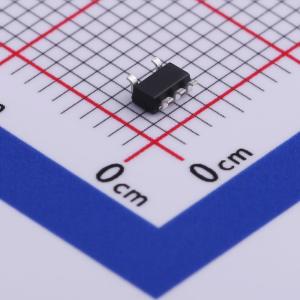

温馨提醒：图片仅供参考，商品以实物为准

AL5816QW5-7

60V线性LED控制器

SMT扩展库PCB免费打样

描述: AL5816Q 是一款五端子可调恒流线性LED控制器，具有出色的温度稳定性和电流能力。AL5816Q 可以在4.5V到60V的宽输入电压范围内工作。其低至200mV的电流检测FB电压使其与传统线性LED驱动器相比，在调节LED电流时具有最小的功率损耗。这使得它非常适合中高电流LED。该器件具有高达15mA的内部输出驱动能力，可以驱动外部双极晶体管或MOSFET。它还能够以低压降和多通道LED驱动更长的LED链。AL5816Q 通过连接在FB引脚和GND之间的检测电阻来调整和控制LED电流。这个电阻上的电压被精确控制在0.2V，从而控制电流。AL5816Q 可以通过PWM引脚使用PWM信号进行调光，并且可以在高于200Hz的频率下运行。AL5816Q 采用SOT25封装，符合汽车标准，达到AEC-Q100 Grade 1认证，支持PPAP文档。
品牌名称: DIODES(美台)
商品型号: AL5816QW5-7
商品编号: C481690
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

AL5816Q是一款五引脚可调恒流线性LED控制器，具有出色的温度稳定性和电流输出能力。AL5816Q可在4.5V至60V的宽输入电压范围内工作。其电流检测反馈（FB）电压低至200mV，与传统线性LED驱动器相比，能以最小的功耗控制LED电流。这使其非常适合中高电流LED。该器件内部输出驱动电流高达15mA，可驱动外部双极晶体管或MOSFET。它还具备驱动长LED串的能力，具有低压差和多LED通道控制功能。 AL5816Q通过连接在FB引脚和地（GND）之间的检测电阻来调节和控制LED电流。该电阻两端的电压被精确控制在0.2V，从而实现对电流的控制。 AL5816Q可通过PWM引脚输入的PWM信号进行调光，可在高于200Hz的频率下工作。 AL5816Q采用SOT25封装，符合汽车应用标准，满足AEC - Q100 1级要求，支持生产件批准程序（PPAP）文件。

商品特性

符合AEC - Q100 1级标准
宽输入电压范围：4.5V至60V
低参考电压（VFB = 0.2V）
参考电压容差为5%
双极晶体管驱动能力高达15mA
支持PWM调光
输入欠压锁定
过温保护
完全无铅，符合RoHS标准
无卤素和锑，为“绿色”器件
支持PPAP

应用领域

汽车尾灯
汽车内饰灯
汽车仪表照明
汽车位置灯
汽车牌照灯照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~60V
	开关频率	50kHz
	通道数	1
	输出电压	3V
	输出电流	15mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	5%
