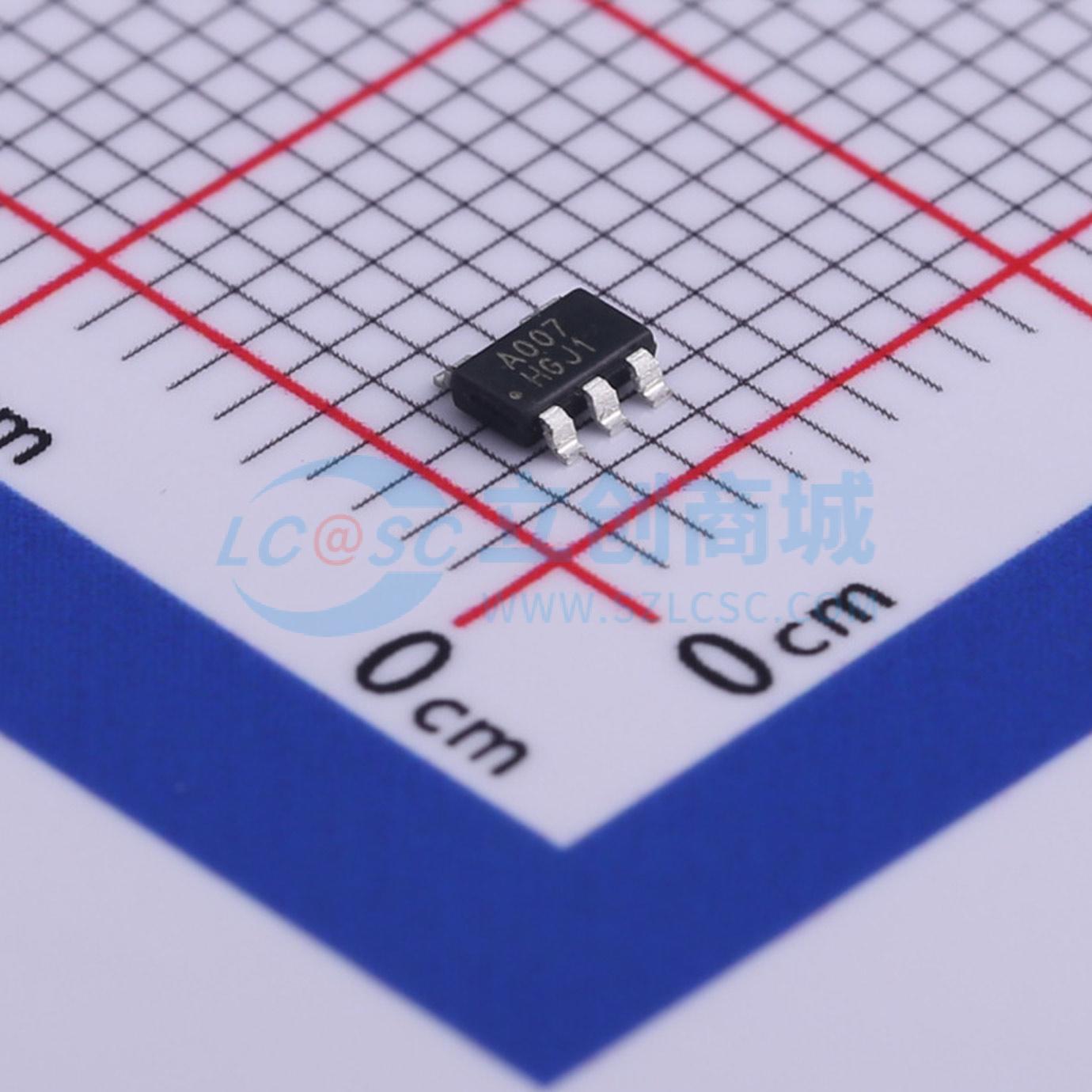

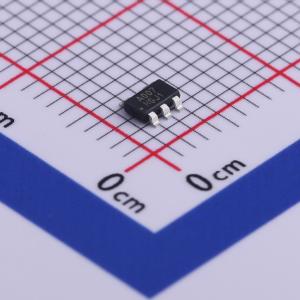

温馨提醒：图片仅供参考，商品以实物为准
ZTP7001-00
停产 800mA 6V
- 描述
- ZTP7001 是一款高性能 LDO 稳压器，专门设计用于提供可调节输出电压，具备高电源抑制比（PSRR）和快速瞬态响应。内部 700mΩ 的 PMOS 传输晶体管在 600mA 输出电流下可实现典型值为 420mV 的压降。典型静态电流仅为 65μA
- 品牌名称
- ZILLTEK(钰太)
- 商品型号
- ZTP7001-00
- 商品编号
- C481271
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电流 | 600mA；800mA | |
| 电源纹波抑制比(PSRR) | 60dB@(10kHz) | |
| 压差 | 420mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 噪声 | 70uVrms | |
| 功能特性 | 使能控制；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZTP7001是一款高性能LDO稳压器，专门设计用于提供可调节输出电压，具备高电源抑制比（PSRR）和快速瞬态响应。内部700mΩ的PMOS传输晶体管在600mA输出电流下可实现典型值为420mV的压差。 典型静态电流仅为65μA。使能输入引脚EN为逻辑低电平时，输出关闭，电源电流降至小于1μA。ZTP7001搭配低至1μF的陶瓷输出电容即可稳定工作，最大限度减少了电路板空间需求。 其他特性包括软启动、高输出精度、输出电流限制和热保护。ZTP7001采用TSOT23 - 5封装。
商品特性
- 宽输入电压范围，2.2V至6.0V
- 输出电压可调
- 快速瞬态响应
- 600mA输出电流时典型压差为420mV
- 小输出电容，1μF
- 典型静态电流65μA
- 关断电流小于1μA
- 专用芯片使能引脚
- 100μs软启动
- 过流限制
- 热保护
- 符合RoHS标准且无卤
应用领域
- 电池供电设备
- 手持电器
- 便携式通信设备
