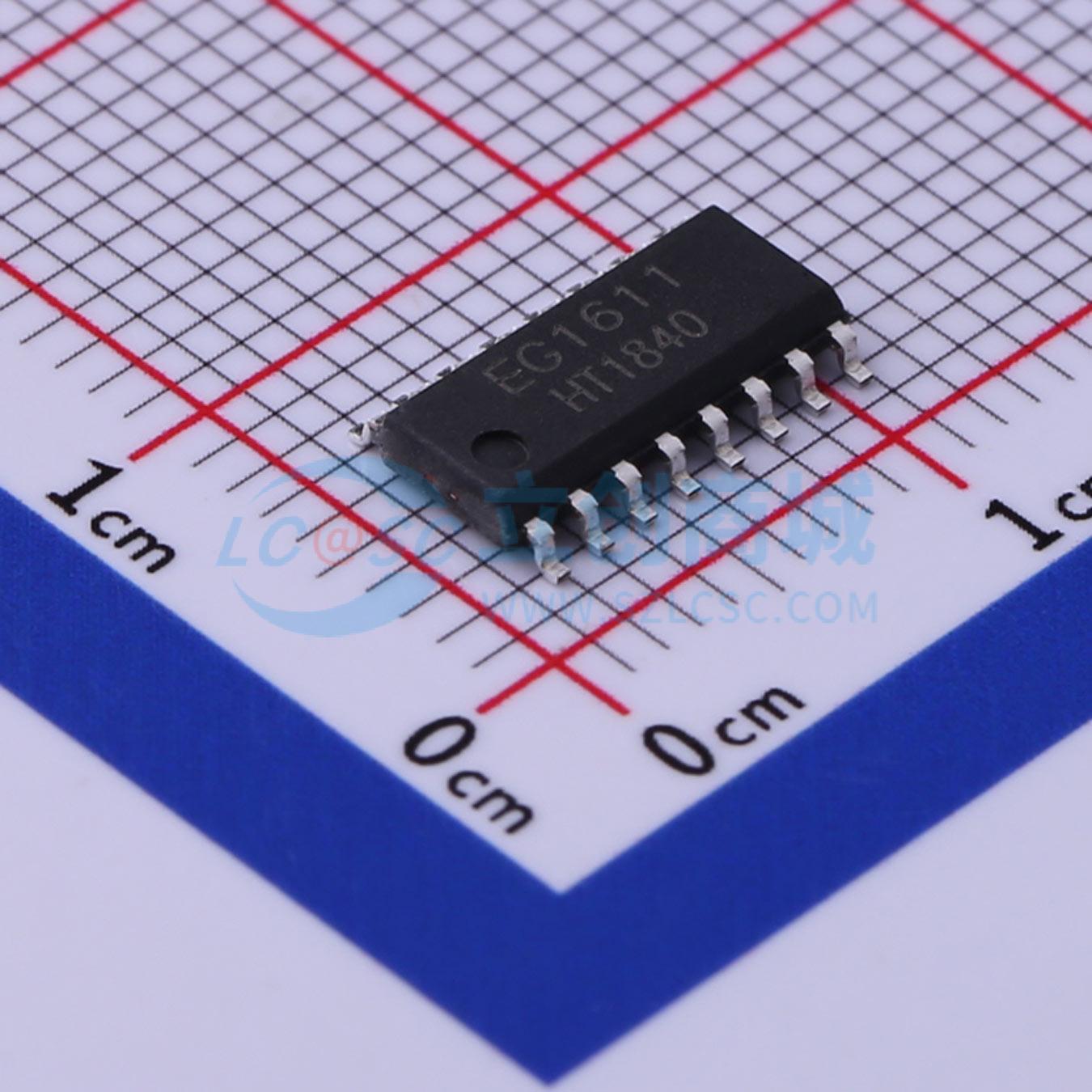

温馨提醒：图片仅供参考，商品以实物为准
EG1611
EG1611
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1611
- 商品编号
- C480651
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.305克(g)
商品参数
参数完善中
商品概述
EG1611 芯片是一款专用于逆变器前级推挽升压的控制芯片，提供了蓄电池欠压和过压关断、欠压蜂鸣和过流关断保护，输出两路推挽模式的 40K - 100KHz PWM 信号，电压反馈采用了浅闭环稳压模式，能实现最高电压限制，防止空载时电压过高而导致烧 MOS 管的现象，同时节省了变压器输出的滤波电感，降低整体成本及 PCB 空间。
商品特性
- 专用于推挽电路结构
- 输出电压反馈采用欠闭环控制方式
- 工作频率可调，范围为 40KHz - 100KHz
- PWM 软启动功能
- 50% 占空比输出，死区时间为 500nS
- 电压、电流、温度反馈实时处理
- 过压、欠压、过流、过热保护功能
应用领域
- 正弦波逆变器
- 方波逆变器
- 电子捕鱼器
- 光伏逆变器
- 逆变电焊机
- 不间断电源 UPS
