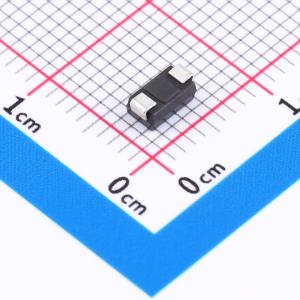

温馨提醒：图片仅供参考，商品以实物为准
SMAJ36CA
双向 36V 6.9A@10/1000us
- 描述
- Bi-directional TVS Diode Vrwm 36V Surface Mount SMA
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- SMAJ36CA
- 商品编号
- C46682553
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.1063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
