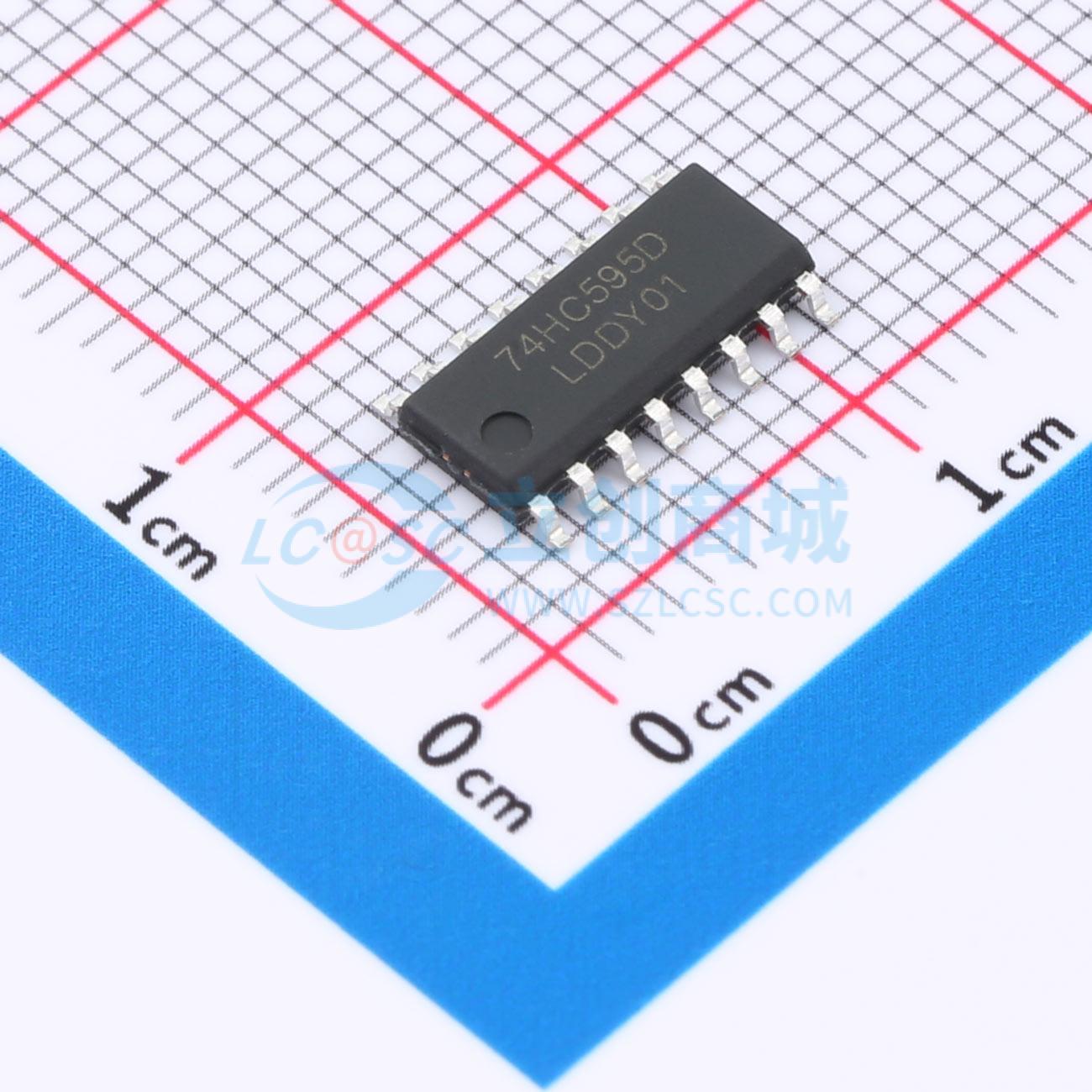

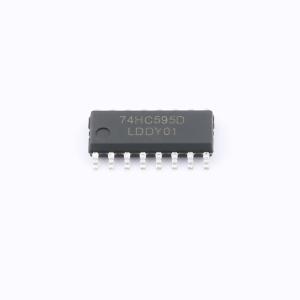

SN74HC595DR-CN
8位串行输入输出移位寄存器
- 描述
- 具有三态输出寄存器的8位移位寄存器
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- SN74HC595DR-CN
- 商品编号
- C46682558
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.30756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 14MHz | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 60ns@6V,50pF | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74HC595DR-CN 是高速硅栅 CMOS 器件，引脚与低功耗肖特基 TTL 兼容。该器件符合 JEDEC 7A 标准。该“595”是一个 8 位串行移位寄存器，带有一个存储寄存器和三态输出。移位寄存器和存储寄存器具有独立的时钟。数据在 SHCP 输入的正跳变沿移位。每个寄存器中的数据在 STCP 输入的正跳变沿传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器提前一个时钟脉冲。移位寄存器具有一个串行输入和一个用于级联的串行标准输出。它还提供用于所有 8 位移位寄存器级的异步复位。存储寄存器具有 8 个并行三态总线驱动器输出。每当输出使能输入为低电平时，存储寄存器中的数据就会出现在输出端。
商品特性
- 8 位串行输入
- 8 位串行或并行输出
- 带三态输出的存储寄存器
- 带直接清零的移位寄存器
- 100MHz 典型移位输出频率
- 输出能力：并行输出为总线驱动器；串行输出为标准输出
应用领域
- 串行到并行数据转换
- 远程控制保持寄存器
