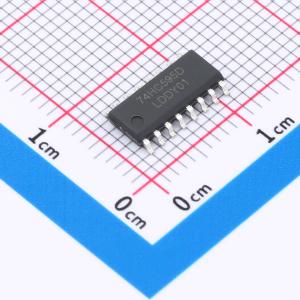

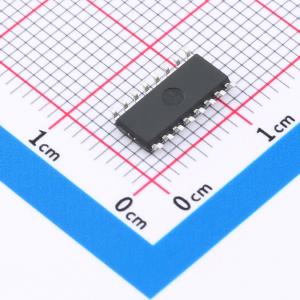

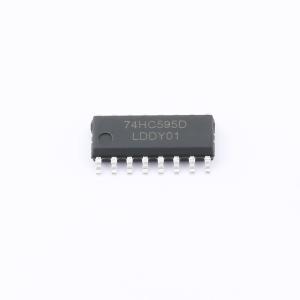

74HC595D,118-CN实物图
  • 74HC595D,118-CN商品缩略图
  • 74HC595D,118-CN商品缩略图
  • 74HC595D,118-CN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HC595D,118-CN

8位串行输入输出移位寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
带存储器的8位串行输入/串行或并行输出移位寄存器
商品型号
74HC595D,118-CN
商品编号
C46682559
商品封装
SOP-16​
包装方式
编带
商品毛重
0.30924克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至并行
工作电压2V~6V
时钟频率(fc)14MHz
每个元件位数8
属性参数值
输出类型三态
系列74HC
工作温度-20℃~+85℃
传播延迟(tpd)60ns@6V,50pF
功能特性异步清零功能;输出使能

商品概述

74HC595D,118-CN是高速硅栅CMOS器件,其引脚与低功耗肖特基TTL(LSTTL)兼容。该器件符合JEDEC标准第7A号。该“595”是一个带有存储寄存器和3态输出的8级串行移位寄存器。移位寄存器和存储寄存器具有独立的时钟。数据在SHCP输入的正跳变时移入。每个寄存器中的数据在STCP输入的正跳变时传输到存储寄存器。如果两个时钟连接在一起,移位寄存器将始终比存储寄存器提前一个时钟脉冲。移位寄存器具有一个串行输入(DS)和一个用于级联的串行标准输出(Q7')。它还为所有8个移位寄存器级提供异步复位(低电平有效)。存储寄存器具有8个并行3态总线驱动器输出。每当输出使能输入(OE)为低电平时,存储寄存器中的数据就会出现在输出端。

商品特性

  • 8位串行输入
  • 8位串行或并行输出
  • 带3态输出的存储寄存器
  • 带直接清零的移位寄存器
  • 100MHz(典型值)移位输出频率
  • 输出能力:并行输出;总线驱动器
  • 输出能力:串行输出;标准

应用领域

  • 串行至并行数据转换
  • 远程控制保持寄存器
