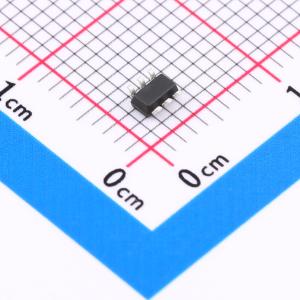

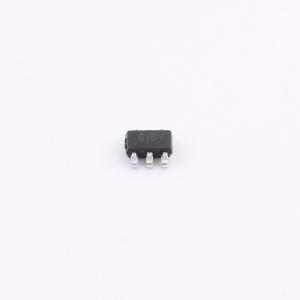

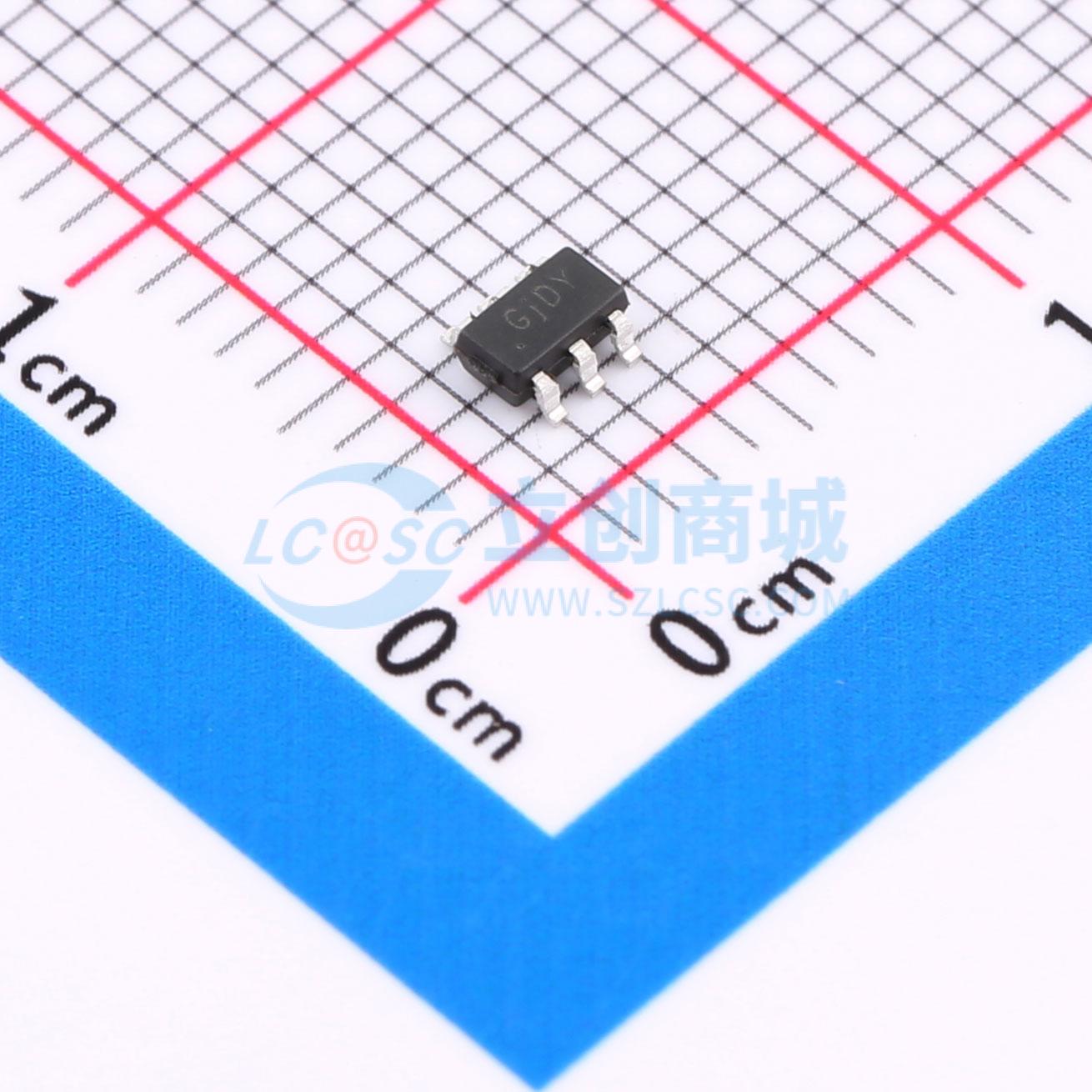

温馨提醒：图片仅供参考，商品以实物为准
ETA1621S2G
升压型 2.5V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高效升压转换器，内部集成20V/2.8A低端功率MOSFET。它以1MHz的优化频率运行，可使用小型外部组件，同时仍能提供最佳效率。凭借2.8A功率FET，根据Vout/Vin比，适合提供0.15-2A的输出电流。通过EN引脚集成的真PWM调光功能可进一步以数字方式将输出电压调低。为实现最大保护，具有OVP保护功能，可防止输出电压在开路条件下超过额定最大值和输出电容。采用节省空间的SOT23-6封装。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1621S2G
- 商品编号
- C46682822
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
ETA1621是一款高效率升压转换器，内部集成20V/2.8A低侧功率MOSFET。其以优化的1MHz频率工作，允许使用小型外部元件，同时仍能提供最佳效率。凭借2.8A的功率FET，ETA1621适合根据输出电压与输入电压的比值提供0.15-2A的输出电流。通过EN引脚集成的真正脉宽调制调光功能，可进一步以数字方式编程降低输出电压。为提供最大保护，ETA1621具备过压保护功能，可防止在开路条件下输出电压超过ETA1621的最大额定值及输出电容的耐压值。该器件采用节省空间的SOT23-6封装。
商品特性
- 效率高达95%
- 22V过压保护
- 真正的脉宽调制反馈电压控制
- 600mV反馈电压
- 2.8A电流限制
- SOT23-6封装
应用领域
- PLC模块
- 移动电源
- 蓝牙音箱
