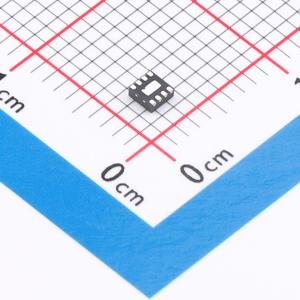

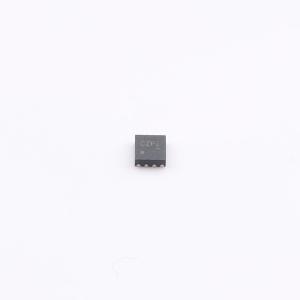

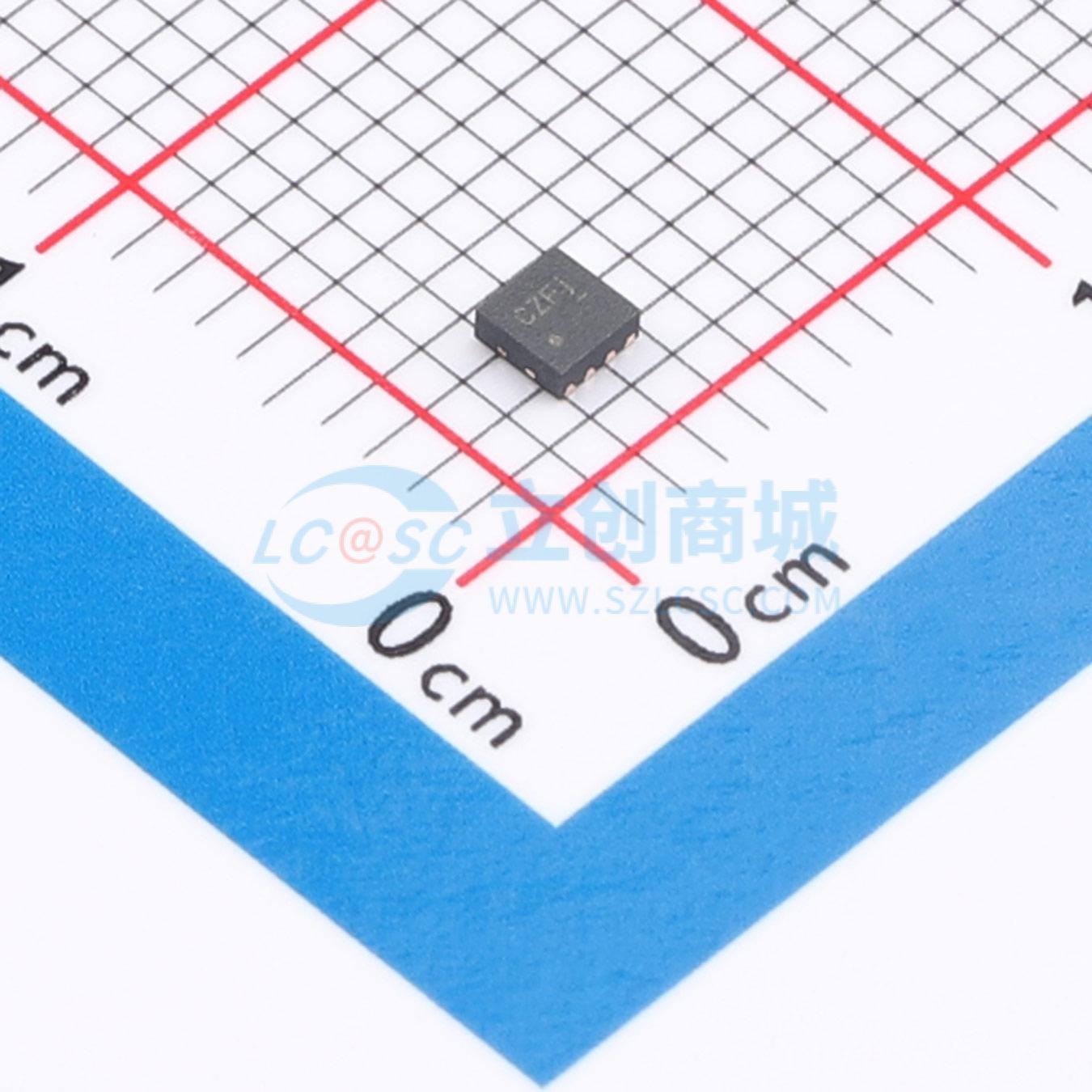

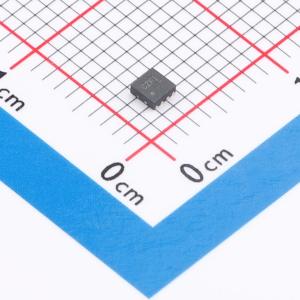

ETA3707D2I

降压型 1A 2.1V~5.5V

品牌名称: ETA(钰泰)
商品型号: ETA3707D2I
商品编号: C46682358
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)

商品参数

商品概述

ETA3707/A/B是一款高效率、具有360nA超低静态电流的DC-DC降压开关稳压器。ETA3707可提供1.2V至3.3V的输出电压，能够提供高达1A的输出电流。ETA3707A可提供0.7V至3.1V的输出电压，能够提供高达500mA的输出电流。ETA3707B可提供0.5V至1.9V的输出电压，能够提供高达500mA的输出电流。该系列器件采用自适应恒定导通时间控制方案，可实现极快的瞬态响应，并在输出从轻载变化到重载时提供非常平滑的过渡。在轻载条件下，器件进入脉冲频率调制模式以节省开关损耗，从而实现高效率。自适应恒定导通时间控制还能在输入电压和负载变化时保持恒定的开关频率。内部软启动控制电路可降低浪涌电流。过流和过热保护提高了设计可靠性。该系列器件采用微型CSP-8和DFN2x2-8封装。

商品特性

输入电压范围：2.1V至5.5V
360nA静态电流
可编程输出电压：ETA3707为1.2V至3.3V；ETA3707A为0.7V至3.1V；ETA3707B为0.5V至1.9V
输出电流：ETA3707最大1A；ETA3707A最大500mA；ETA3707B最大500mA
自适应恒定导通时间控制
超快负载瞬态响应
1.2MHz开关频率
轻载时高效率脉冲频率调制模式
过流保护
过热保护
提供CSP-8和DFN2x2-8封装
符合RoHS标准

应用领域

可穿戴设备
物联网
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.1V~5.5V
	输出电压	1.2V~3.3V
	输出电流	1A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360nA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护
