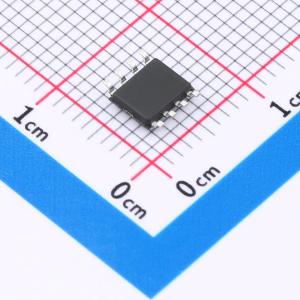

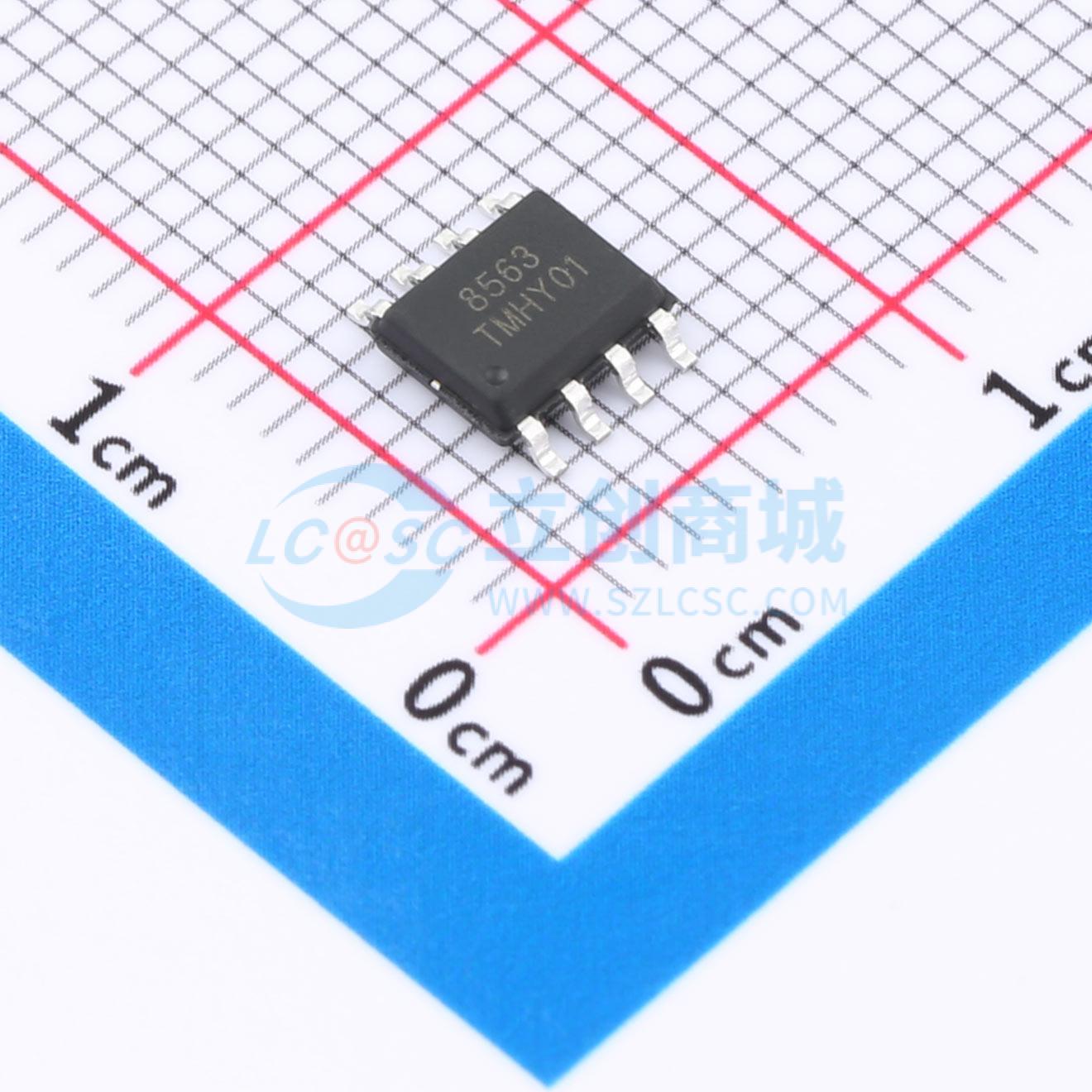

温馨提醒：图片仅供参考，商品以实物为准
PCF8563T/5,518-CN
实时时钟/日历
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款低功耗的CMOS实时时钟/日历芯片
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- PCF8563T/5,518-CN
- 商品编号
- C46682557
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 告警功能；电池低压检测；可编程时钟输出 |
商品概述
PCF8563T/5,518-CN是一款针对低功耗优化的CMOS实时时钟与日历芯片。它提供可编程时钟输出、中断输出和低电压检测功能。所有地址和数据均通过双线双向I²C总线进行串行传输，最大总线速度为400Kbit/s。每次写入或读取数据字节后，寄存器地址会自动递增。
商品特性
- 基于32.768KHz石英晶体提供年、月、日、星期、时、分、秒信息
- 典型低备份电流：0.25μA（VDD = 3.0V@25℃）
- 400KHz双线I²C总线接口（VDD = 1.8V至5.5V）
- 为外围设备提供可编程时钟输出：32.768KHz、1.024KHz、32Hz和1Hz
- 集成振荡器电容
- 报警和定时器功能
- 内部上电复位
- 开漏中断引脚
- I²C总线从机地址：读0A3h，写0A2h
- 封装：SOP8
应用领域
- 移动电话
- 便携式仪器
- 电子计量
- 电池供电产品
