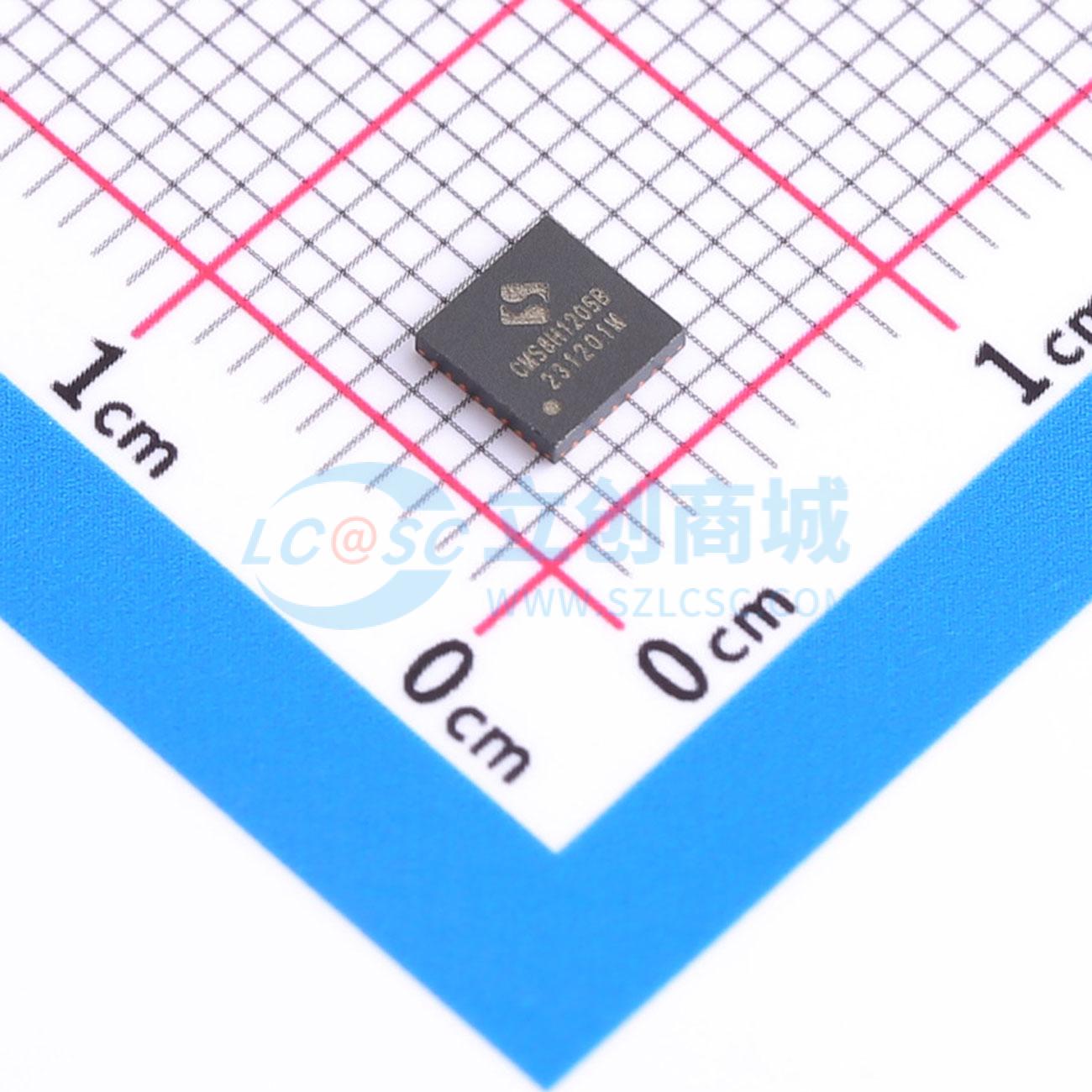

CMS8H1205B

增强型闪存8位CMOS单片机

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CMS8H1205B是中微半导体基于RISC内核推出的高精度测量SoC，应用于人体秤、厨房秤、测温枪等高精度测量领域。主频8MHz/16MHz；工作电压2.0V至4.5V；提供4KB ROM，256B RAM，128B EEPROM；内置24位高精度Sigma-Delta ADC，支持2路差分输入，增益可选2、4、12、16、48、64、128、256、384，输出速率可选：20Hz~10.4KHz；有效分辨率最高可达20.0位，带内短开关和系统斩波开关，PGA直通SAR ADC，集成温度传感器；内置多通道12-bit SAR ADC；支持硬件LCD驱动，最多支持4COM x 20 SEG；支持1个UART；支持2路定时器；可工作在-40℃至85℃；提供die、QFN32的封装。
品牌名称: Cmsemicon(中微半导体)
商品型号: CMS8H1205B
商品编号: C46594613
商品封装: QFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.188075克(g)

商品参数

	属性	参数值
	EEPROM容量	128Byte
	ADC(位数)	24bit
	振荡器类型	内置
	工作电压	2V~4.5V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；掉电复位(PDR)

商品概述

CMS8H120x系列是一款基于8位CPU内核的增强型闪存CMOS微控制器。该系列产品集成了大容量程序存储器、数据存储器以及丰富的系统外设和通信接口。其核心包含一个高效的8位中央处理单元、多种寻址模式、多级硬件堆栈以及看门狗定时器。系统提供灵活的时钟选项，包括内部RC振荡器，并支持多种复位方式（如上电复位、掉电复位和看门狗复位）及低功耗休眠模式。外设资源包括多个可配置的通用I/O端口、带预分频器的定时器/计数器（TIMER0和TIMER2）、一个逐次逼近型模数转换器、一个包含可编程增益放大器与Σ-Δ ADC的模拟前端模块以及一个LCD驱动模块。该系列器件支持在线串行编程，便于开发和调试。

商品特性

增强型8位CMOS CPU内核
大容量闪存程序存储器
数据存储器
支持直接、立即和间接寻址模式
多级硬件堆栈
可配置的看门狗定时器
内部RC振荡器作为系统时钟源
支持上电复位、掉电复位和看门狗复位
低功耗休眠模式及中断唤醒功能
多个可配置通用I/O端口，支持上拉/下拉电阻及电平变化中断
定时器/计数器TIMER0，支持8位定时器/计数器模式及可编程预分频器
定时器/计数器TIMER2
逐次逼近型模数转换器，支持多通道选择和内部参考电压
模拟前端模块，集成可编程增益放大器、Σ-Δ ADC和温度传感器
LCD驱动模块
支持在线串行编程

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	RISC-V
	CPU最大主频	16MHz；8MHz
	程序存储容量	4KB
	程序存储器类型	ROM
	RAM容量	256Byte
