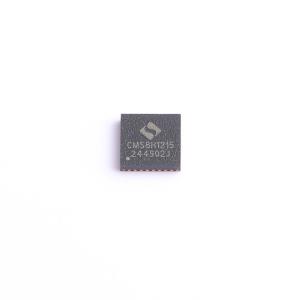

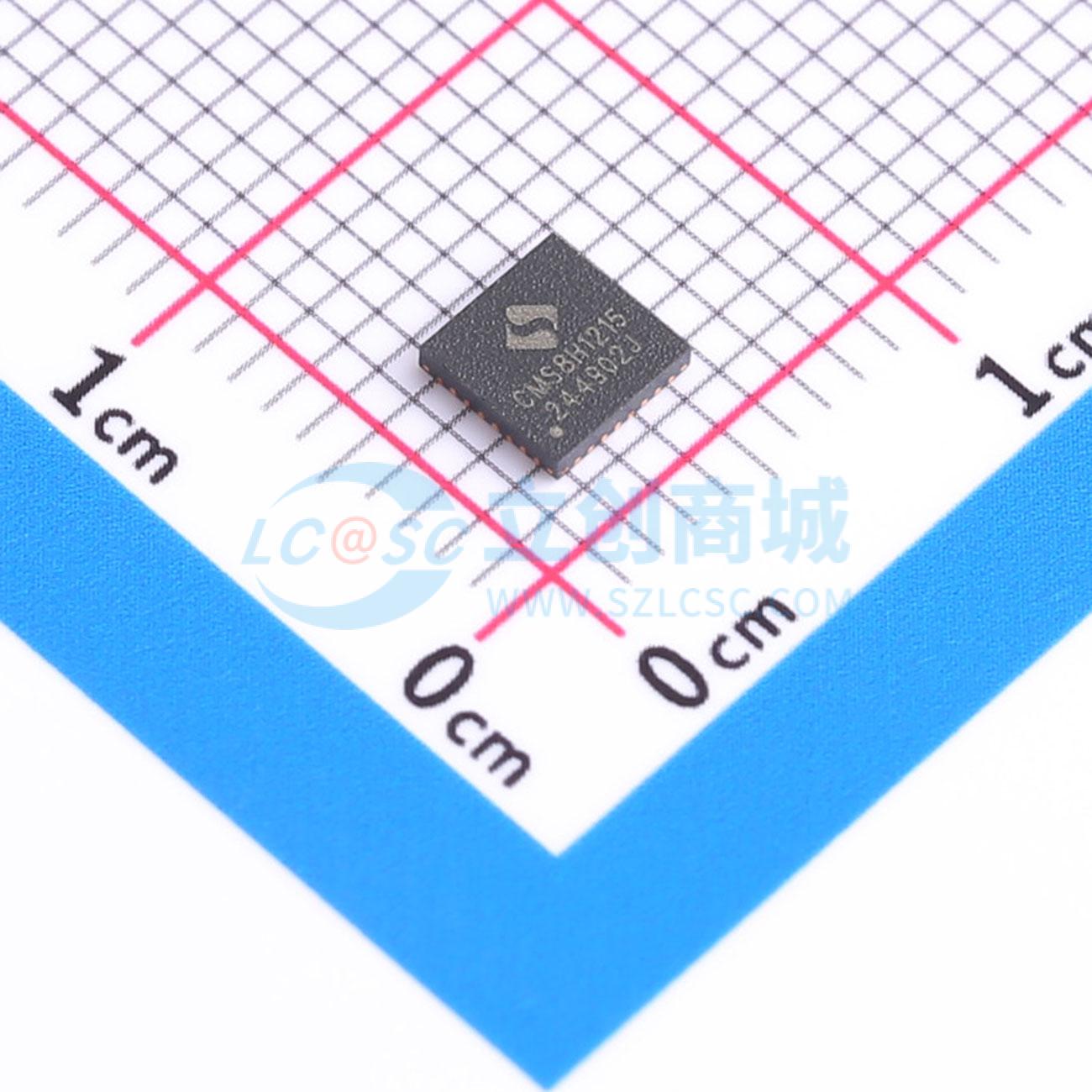

CMS8H1215
增强型闪存8位CMOS单片机
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMS8H1215是中微半导体基于RISC内核推出的高精度测量SoC，应用于气泵、直流体脂秤人体秤等高精度测量领域。主频8MHz/16MHz；工作电压2.4V至4.5V；提供8KB ROM，344B RAM，128B EEPROM；内置24位高精度Sigma-Delta ADC，支持2路差分输入，增益可选2、4、12、16、48、64、128、256、384，输出速率可选：10Hz~10.4KHz；有效分辨率最高可达20.0位，带内短开关和系统斩波开关，PGA直通SAR ADC，集成温度传感器；内置多通道12-bit SAR ADC；支持硬件LED驱动，最多支持8COM x 8 SEG；支持1个UART 2路PWM；支持2路定时器； 可工作在-40℃至85℃；提供QFN32的封装。
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS8H1215
- 商品编号
- C46594616
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.188075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 16MHz；8MHz；64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 344Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| ADC(位数) | 12bit；24bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.4V~4.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；集成LDO；掉电复位(PDR) |
商品概述
CMS8H1215是一款增强型闪存8位CMOS单片机。该产品集成了中央处理器、程序内存、数据存储器、系统时钟、复位电路、休眠模式、I/O端口、中断控制器、定时计数器以及模数转换器等功能模块。其程序内存采用闪存技术，支持在线串行编程，便于开发和更新。芯片提供多种I/O端口，具有可配置的上拉/下拉电阻、拉电流/灌电流控制以及电平变化中断功能。系统时钟支持内部RC振荡器，并包含看门狗定时器以增强系统可靠性。模数转换器支持多通道输入和可配置的参考电压，适用于模拟信号采集。芯片设计注重低功耗，支持休眠模式以降低能耗。
商品特性
- 增强型8位CMOS CPU内核
- 集成闪存程序存储器
- 支持在线串行编程
- 内置数据存储器
- 多种系统时钟选项，包括内部RC振荡器
- 提供上电复位、掉电复位和看门狗复位
- 支持低功耗休眠模式
- 多个可配置的I/O端口，具有上拉/下拉电阻控制
- I/O端口支持拉电流和灌电流控制
- 支持电平变化中断
- 集成定时计数器模块
- 集成模数转换器，支持多通道输入
- 内置看门狗定时器
