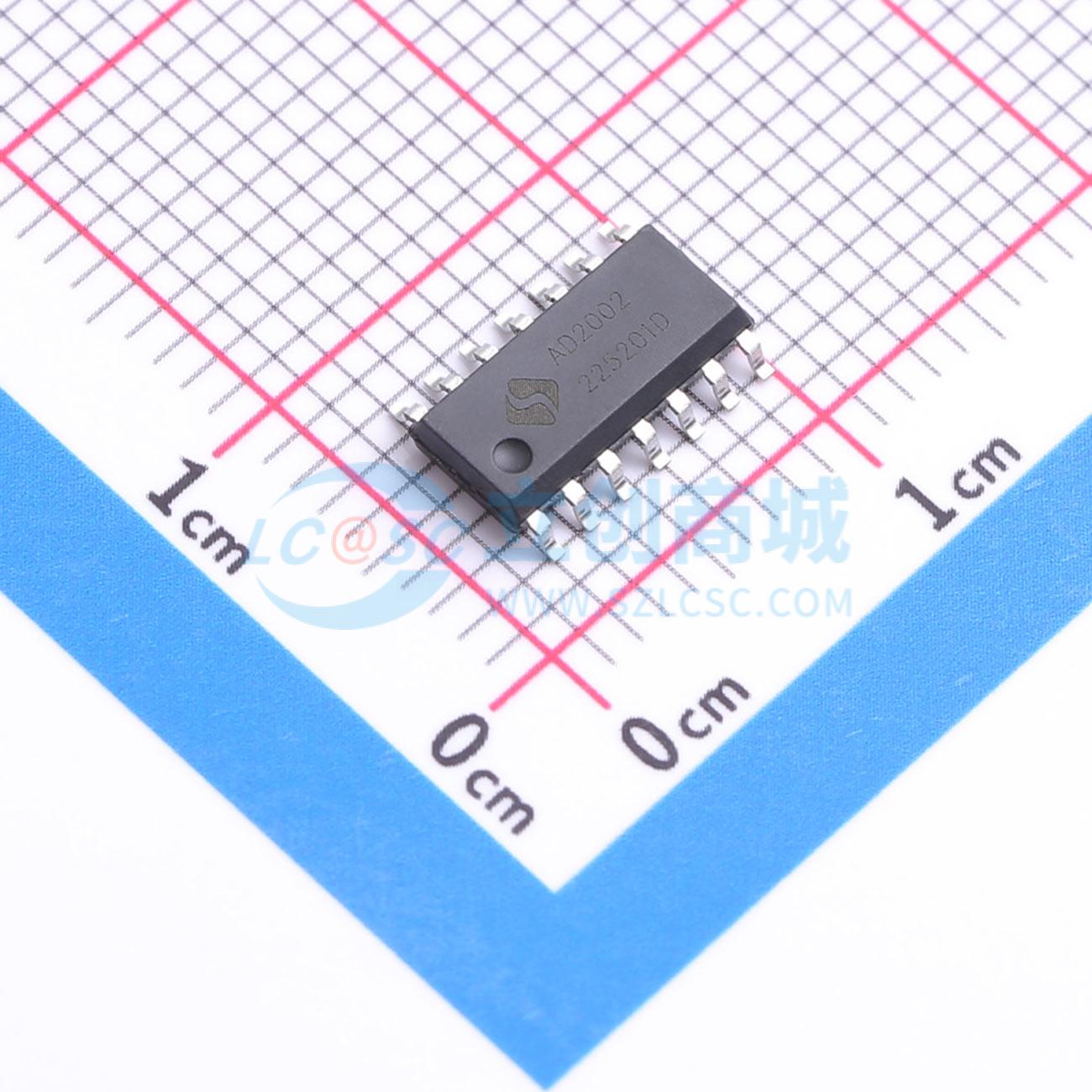

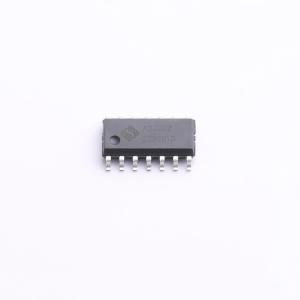

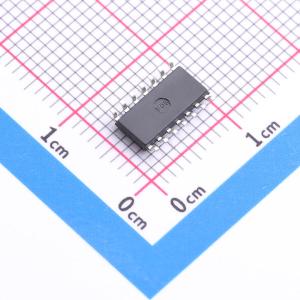

温馨提醒：图片仅供参考，商品以实物为准
CMS24AD2002
24bit Σ-Δ型ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMS24AD2002是一款高精度、低功耗模数转换芯片。支持两路差分输入通道，内置一路线性稳压器（LDO）、温度传感器和高精度振荡器。LDO可驱动20mA负载。CMS24AD2002的PGA放大倍数可选：1、2、4、8、16、32、64、128、256。CMS24AD2002正常模式下的ADC数据输出速率可选：2.5Hz-2.56KHz，默认为5Hz。CMS24AD2002采用Sigma-Delta 调制器，通过低噪声仪用放大器结构实现PGA 放大。在PGA=128、ODR=10Hz、VREF=3.3V时，有效分辨率可达20.6 位。CMS24AD2002内置RC 振荡器，可以通过DRDYB /DOUT和 SCLK 进行多种功能模式的配置，例如用作温度检测、通道选择、PGA 增益选择、ADC 数据输出速率选择等等。
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS24AD2002
- 商品编号
- C46594622
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.359355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 2.56kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.5V~4.4V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 328kHz；656kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 50nA | |
| 功能特性 | 集成调制器；内置温度传感器 |
商品概述
该器件是一款高精度、低功耗的模数转换芯片，支持两路差分输入通道，内置一路线性稳压器、温度传感器和高精度振荡器。线性稳压器可驱动20mA负载。其可编程增益放大器的增益可选范围为1、2、4、8、16、32、64、128、256。在正常模式下，模数转换器的数据输出速率可在2.5Hz至2.56KHz范围内选择，默认值为5Hz。微控制器可通过包含串行时钟和数据就绪/数据输出两条线的串行外设接口与该器件通信，以进行通道选择、可编程增益放大器增益设置和输出速率选择等配置。
商品特性
- 内置线性稳压器
- 采用SOP14封装，支持两路差分输入
- 内置振荡器
- 集成温度传感器
- 具备休眠功能
- 采用2线串行外设接口，最高通信速率为1.1MHz
- 模数转换器具备24位无失码性能
- 可编程增益放大器增益可选：1、2、4、8、16、32、64、128、256
- 输出速率可选范围：2.5Hz至2.56KHz
- 在可编程增益放大器增益为128、输出速率为10Hz、线性稳压器设置位为00时，有效分辨率可达20.6位
- 在可编程增益放大器增益为128、输出速率为10Hz、线性稳压器设置位为00时，等效输入噪声为30nVrms
应用领域
- 电子秤
- 液体/气体化学分析
- 仪表测量
- 工业过程控制
- 传感器信号采集
