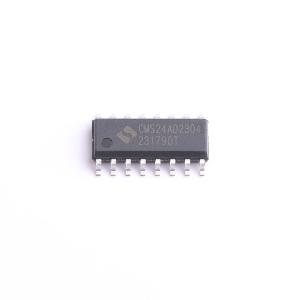

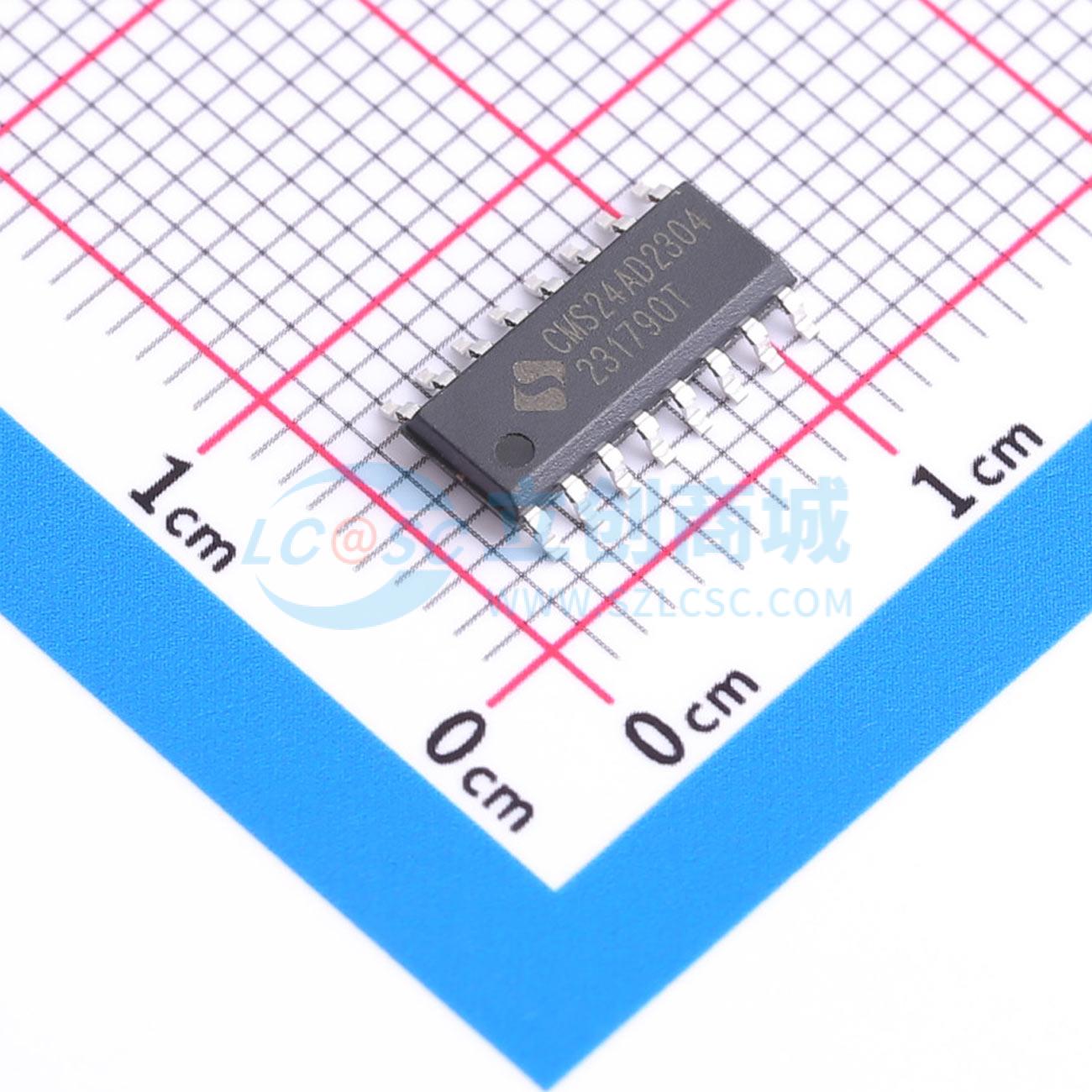

CMS24AD2304
四通道24bit Σ-Δ型ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMS24AD2304 是一款多通道、高精度、低功耗模数转换芯片。其内置电压移位器，可支持低至-0. 2V的共模输入信号。内置分时复用 4 组差分输入通道或 7 路单端输入通道。内置线性稳压器（LDO）、温度传感器和高精度振荡器。LDO 可驱动 20mA 负载。支持外部输入时钟或者内部时钟。CMS24AD2304 的 PGA放大倍数可选：1、2、4、8、16、32、64、128、256。CMS24AD2304 正常模式下的 ADC 数据输出速率可选：3.125Hz-1. 600KHz。MCU 可以通过 2 线的 SPI 接口 SCLK、DRDYB/DOUT 与 CMS24AD2304 进行通信，对其进行配置，例如通道选择、PGA 放大倍数选择、输出速率选择等。
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS24AD2304
- 商品编号
- C46594623
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.395165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 3.125Hz | |
| 通道数 | 4 | |
| 工作电压 | 2.5V~4.4V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+90℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 100kHz~1.1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 50nA | |
| 功能特性 | 集成调制器；多路复用器；双极性输入；内置温度传感器 |
商品概述
多通道、高精度、低功耗模数转换芯片，内置电压移位器，可支持低至-0.2V的共模输入信号。内置分时复用4组差分输入通道或7路单端输入通道。内置线性稳压器、温度传感器和高精度振荡器。线性稳压器可驱动20mA负载。支持外部输入时钟或者内部时钟。可编程增益放大器放大倍数可选：1、2、4、8、16、32、64、128、256。正常模式下的模数转换器数据输出速率可选：3.125Hz ~ 1.600KHz。微控制器可以通过2线的串行外设接口时钟、数据准备/数据输出与芯片进行通信，对其进行配置，例如通道选择、可编程增益放大器放大倍数选择、输出速率选择等。
商品特性
- 内置线性稳压器，支持直通模式，可驱动20mA负载
- 可选输入电压移位器，支持低至-0.2V的共模输入电压
- 支持4组差分输入，7路单端输入
- 内置振荡器，支持外部输入时钟
- 集成温度传感器
- 带休眠功能
- 2线串行外设接口，最快速率为1.1MHz
- 模数转换器功能：24位无失码
- 可编程增益放大器放大倍数可选：1、2、4、8、16、32、64、128、256
- 输出速率可选：3.125Hz ~ 1.600KHz
- 可编程增益放大器=128、输出速率=6.25Hz、线性稳压器输出4.0V时，有效分辨率21.1位，等效输入噪声28nVrms
- 可编程增益放大器=128、输出速率=6.25Hz、线性稳压器输出2.4V时，有效分辨率20.6位，等效输入噪声24nVrms
应用领域
- 电子秤
- 液体/气体化学分析
- 仪表测量
- 工业过程控制
- 传感器信号采集
