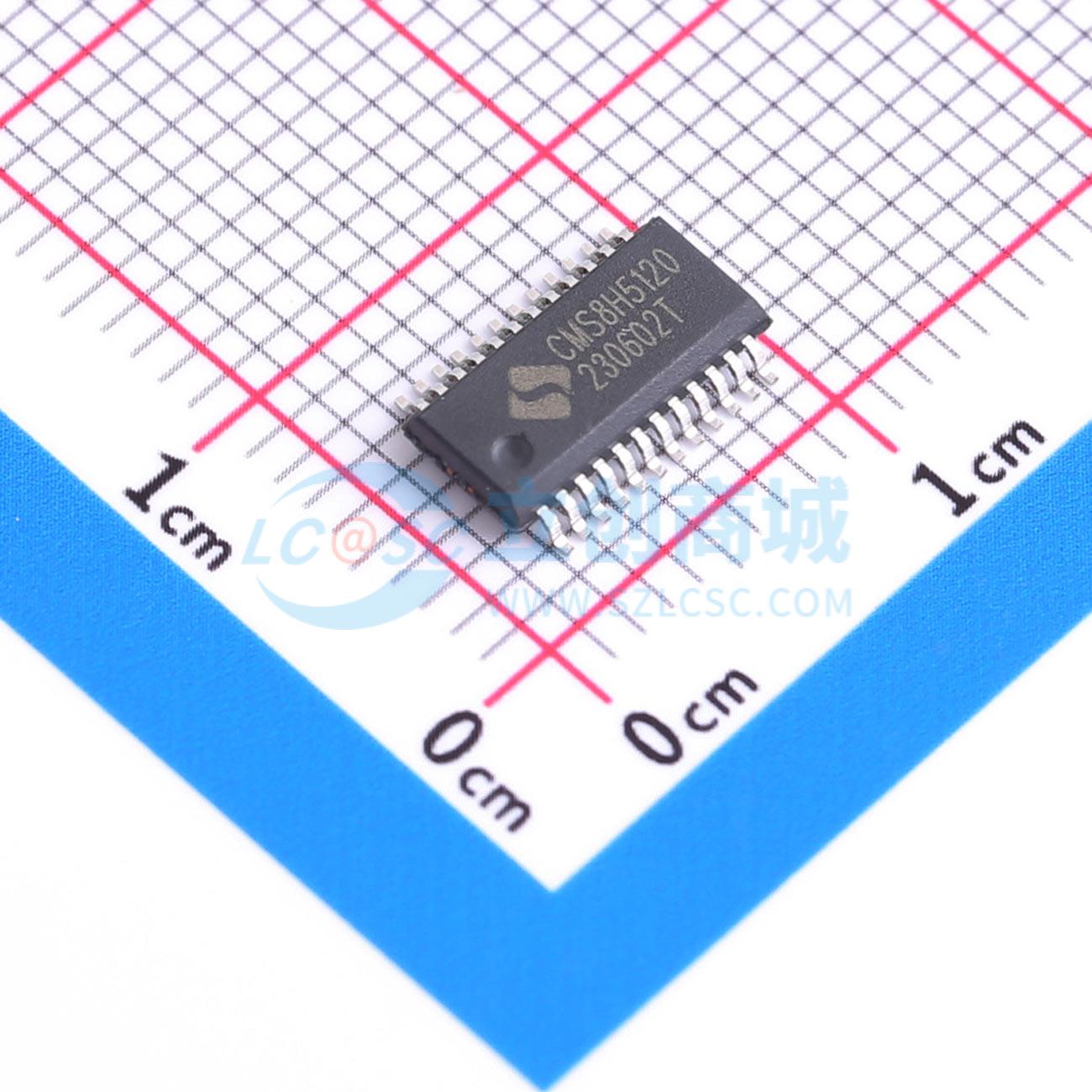

CMS8H5120S024
增强型闪存1T8051单片机
- 描述
- CMS8H5120是中微半导体基于8051内核推出的专用于支持弱灌注的血氧仪SoC。主频高达48MHz；工作电压2.1V至3.6V；提供32K Flash Memory，1K Data Flash，4K XRAM；内置多通道12-bit SAR ADC，最高支持285K的过采样功能；支持4路低失调运放；支持1路PGA；支持2路6bit DAC；支持2路低失调比较器；支持6通道可灵活配置的PWM；支持2个UART, 1路SPI，1路I2C；支持5路定时器；工业级标准设计，可工作在-40℃至105℃；提供SSOP24的封装。
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS8H5120S024
- 商品编号
- C46594619
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.486466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| ADC(位数) | 12bit | |
| DAC(位数) | 6bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.1V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST)；软件复位 |
商品概述
该系列产品基于8051内核，兼容MCS-51的1T指令集，是一款通用IO型8位微控制器，最高工作频率可达48MHz。它具备最大32KB程序存储空间、256字节RAM、4KB扩展RAM和1KB数据存储空间。提供四种振荡方式，时钟选择灵活。支持正常、空闲和休眠三种工作模式，有效降低功耗。内置低压复位、低压监测和看门狗溢出复位等保护功能，提升系统可靠性。拥有多种中断源，包括外部中断、定时中断及其他外设中断，可及时响应外部事件。所有数字功能可分配至任意IO引脚。包含10个定时器，可实现系统复位、定时、计数、输入捕获、输出比较、定时唤醒及作为波特率发生器等功能。集成6路16位增强型脉宽调制器，支持独立、互补和同步输出模式，并具备硬件刹车、死区控制和掩码输出功能。通信接口包括1路I²C、1路SPI和2路UART，便于数据交换。模拟功能丰富，包含一个高精度12位模数转换器（可选择内部参考电压）、2路数模转换器、4路运算放大器、2路比较器和1路可编程增益放大器，每个IO引脚均可作为模数转换器的输入通道。
商品特性
- 兼容MCS-51的1T指令集
- 系统时钟频率最高支持48MHz
- 机器周期最快支持1个系统时钟周期（当系统频率≤24MHz时）
- 机器周期最快支持2个系统时钟周期（当系统频率=48MHz时）
- 最大程序闪存：32K×8位
- 最大数据闪存：1K×8位
- 通用RAM：256×8位
- 最大通用扩展RAM：4K×8位
- 程序闪存支持分区保护
- 四种振荡方式：内部RC振荡（48MHz）、外部晶体振荡（8MHz/16MHz）、外部晶体振荡（32.768kHz）、内部低功耗振荡（125kHz）
- 低压复位功能，阈值可选1.8V/2.0V/2.5V
- 低压检测功能，阈值可选2.0V/2.2V/2.4V/2.7V/3.0V/3.7V/4.0V/4.3V
- 最多22个通用输入输出引脚
- 所有数字功能可分配到任意通用输入输出引脚
- 所有引脚均支持上拉/下拉电阻功能
- 所有引脚均支持边沿（上升沿/下降沿/双沿）中断
- 所有引脚均支持唤醒功能
- 支持所有外部端口中断
- 最多8个定时器中断
- 其他外设中断
- 看门狗/窗口看门狗定时器
- 最多5个定时器：Timer0/1，Timer2，Timer3/4
- 低频外部晶体定时器（支持休眠唤醒功能）
- 唤醒定时器
- 串口波特率时钟发生器
- 最多1路SPI，通信速率最高可达6Mbps
- 工作电压范围：2.1V~3.6V
- 工作温度范围：-40℃~85℃
- 蜂鸣器驱动，50%占空比，频率可自由设置
- 最多6通道增强型脉宽调制器
- 最多6个相互独立周期计数器
- 支持独立/互补/同步/成组模式
- 支持边沿对齐/中心对齐方式
- 支持互补模式死区延时功能
- 支持掩码功能及刹车保护功能
- 高精度12位模数转换器
- 所有通用输入输出引脚（22个）均支持模数转换通道
- 参考电压为电源电压
- 可检测内部1.2V基准电压
- 支持硬件触发启动转换功能
- 支持一组结果数字比较功能
- 两路6位数模转换器
- 输出模拟电压范围0~1.26V
- 每个数模转换器模块单独使能控制
- 两路模拟比较器
- 正端5种选择，负端可选内部1.2V或电源电压分压
- 比较器支持单边/双边迟滞
- 迟滞电压可选10/20/60mV
- 支持比较输出触发增强型脉宽调制器刹车
- 负端内部1.2V或电源电压分压可接内部模数转换器通道
- 四路运算放大器
- 运放端口均和通用输入输出端口复用
- 正端支持内部1.2V输入和内部数模转换器的输出
- 支持运放/比较器两种模式
- 运放输出可接内部模数转换器通道
- 运放输出可接内部模拟比较器输入
- 支持失调电压软件修调
- 可编程增益放大器
- 支持失调电压软件修调
- 带采样保持电路（与模数转换器配合使用）
- 多级增益可选（1/2/4/8/16/32/64/128倍）
- 支持单端/伪差分输入
- 可编程增益放大器输出可接内部模数转换器通道
- 可编程增益放大器输出可接内部模拟比较器输入
- 1路I²C，通信速率最高可达400Kbps
- 最多2路UART，波特率最高可达1Mbps
- 支持96位唯一标识符，每颗芯片具有独立ID
- 低功耗模式：空闲模式、休眠模式
- 支持两线串行编程与调试
