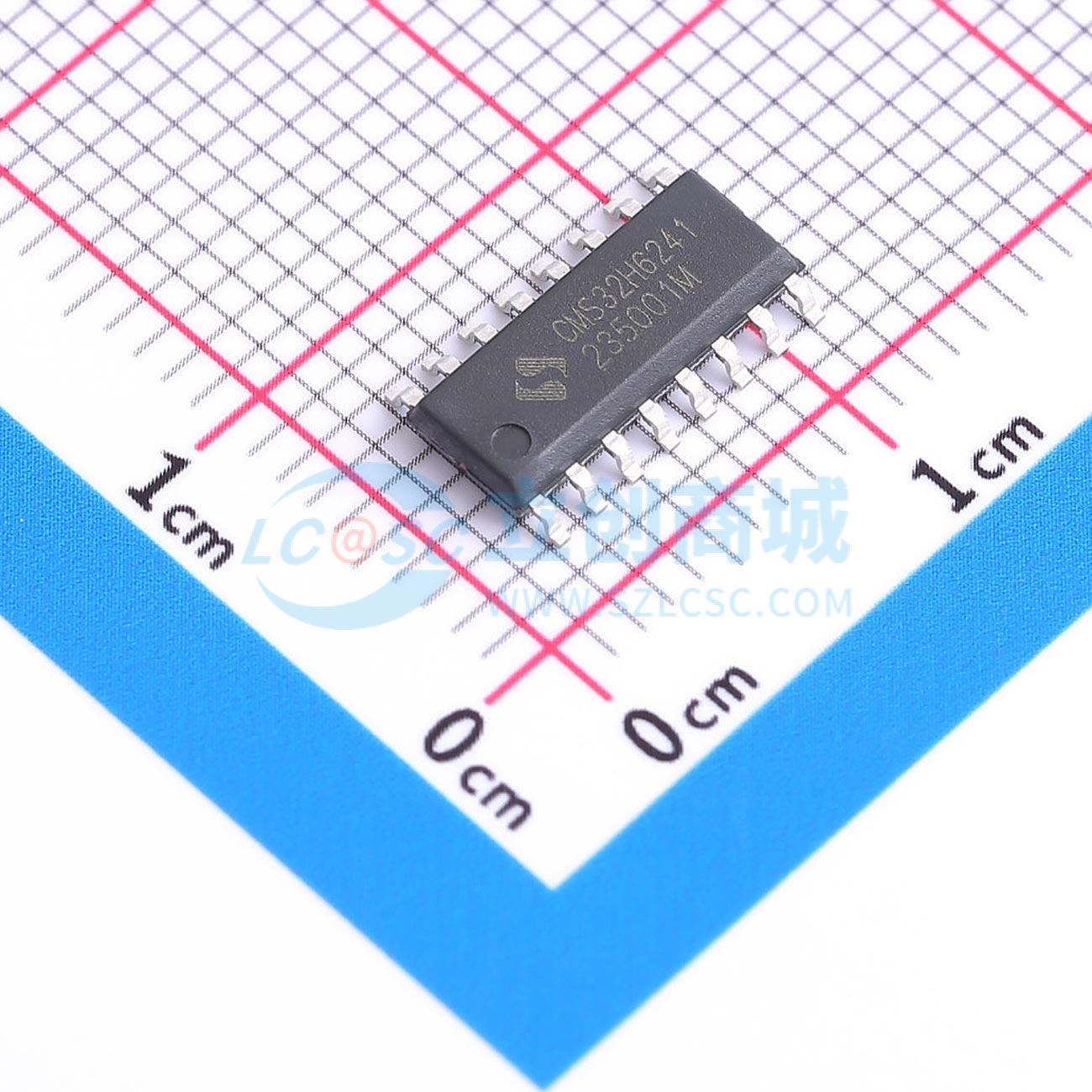

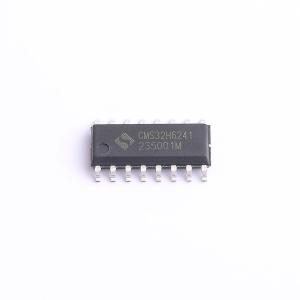

CMS32H6241
基于ARM Cortex-M0+的超低功耗32位微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMS32H6241是中微半导体（CMSemicon）推出的一款面向高精度测量领域的微控制器（SoC），基于 ARM Cortex-M0+ 内核，专为计价秤等精密测量设备设计。主频高达64MHz；工作电压1.8V至4.5V；提供64K Flash Memory，1K Data Flash，4KB SRAM；内置24位SigmaDelta ADC，支持1路差分输入，增益可选1、2、4、8、16、32、64、128、256，多种输出速率可选：2.5Hz~2.56KHz；有效分辨率最高可达20.6位，带内短开关和系统斩波开关，集成温度传感器；内置高精度12-bit ADC，速率可达500Ksps；集成可编程OPA，比较器，DAC，具备多个UART，IIC、SPI接口；LCD驱动，内置增强型DMA；硬件除法器；工业级标准设计，可工作在-20℃至70℃；提供SOP16的封装
- 品牌名称
- Cmsemicon(中微半导体)
- 商品型号
- CMS32H6241
- 商品编号
- C46594618
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.302825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU位数 | 32 Bit | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -20℃~+70℃ |
商品概述
超低功耗CMS32H6241采用高性能的ARM Cortex-M0+ 32位RISC内核，最高工作频率可达64MHz，并集成了高速嵌入式闪存（SRAM最大4KB，程序/数据闪存最大64KB）。该产品集成了I2C、SPI、UART、LIN等多种标准通信接口，以及一个12位A/D转换器和一个温度传感器。12位A/D转换器可用于采集外部传感器信号，有助于降低系统设计成本；集成的温度传感器则能实现对环境温度的实时监控。此外，芯片还集成了8通道16位定时器模块，并搭载了EPWM控制电路，结合定时器功能，可实现对单个直流电机或两个步进电机的控制。它还具有一个高精度24位无失码Sigma-Delta ADC，其输出速率可在2.5Hz至2.56KHz范围内选择，PGA增益可设置为1、2、4、8、16、32、64、128、256。在PGA=128、ODR=10Hz、SET_LDO=00的条件下，其有效分辨率可达20.6位。 CMS32H6241具备优异的低功耗性能，支持睡眠和深度睡眠两种低功耗模式，设计灵活。其运行功耗为70uA/MHz@64MHz，在部分掉电的深度睡眠模式下功耗仅5uA，非常适合采用电池供电的低功耗设备。同时，由于集成了事件联动控制器，可实现硬件模块之间的直接互联，无需CPU干预，相比使用中断的方式响应速度更快，同时降低了CPU的活动频率，有助于延长电池寿命。 这些特点使得CMS32H6241微控制器系列可广泛应用于多种应用场景。
