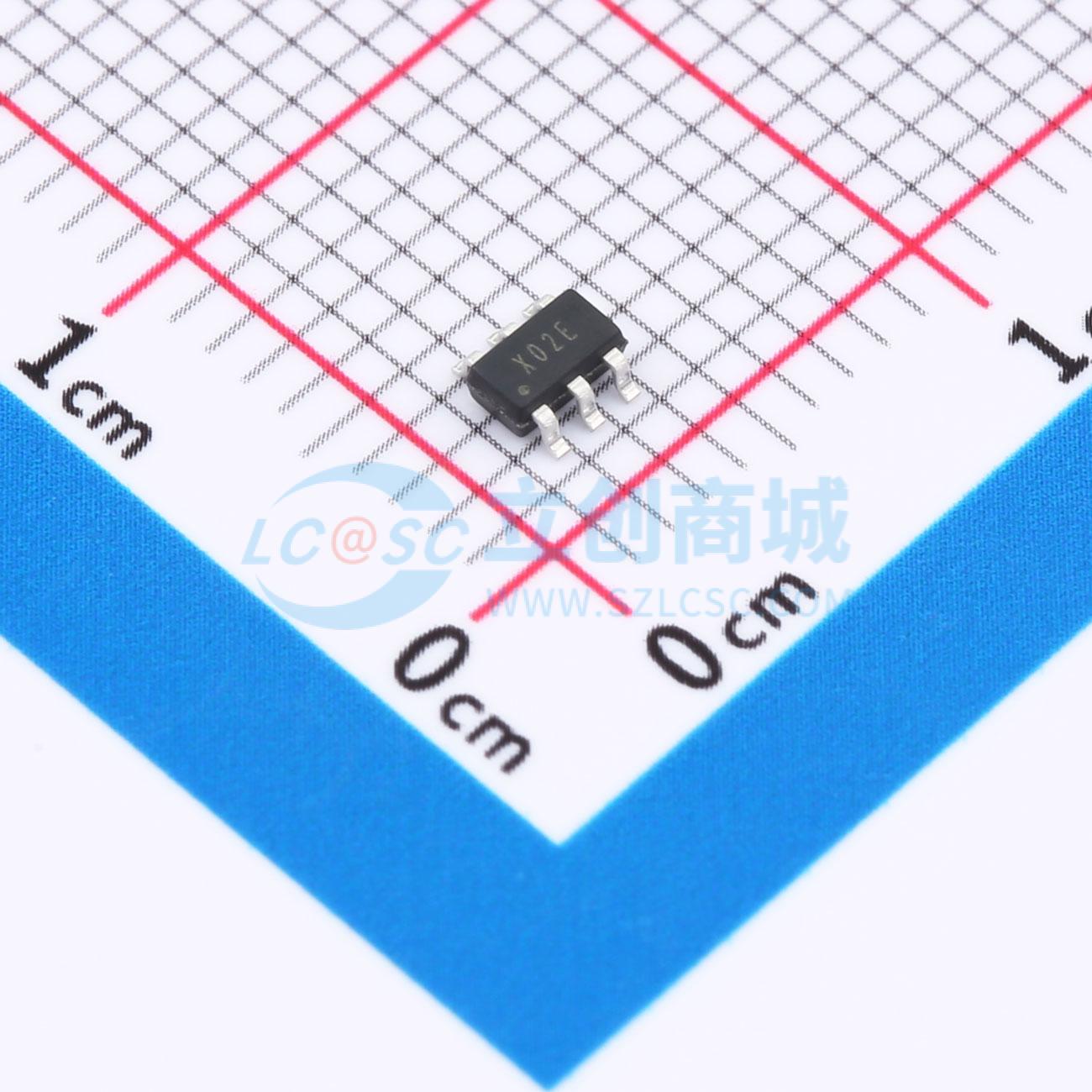

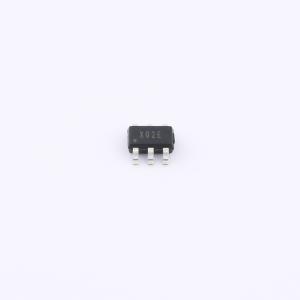

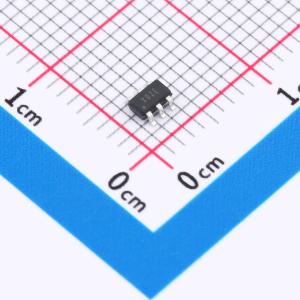

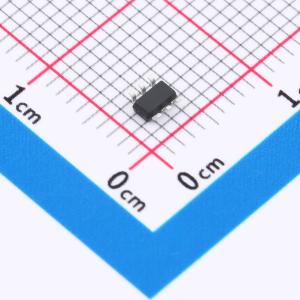

温馨提醒：图片仅供参考，商品以实物为准
CI101S101
单通道10位高分辨率,工作电压3.3-4.8V
- 描述
- 单通道10位高分辨率,工作电压3.3-4.8V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI101S101
- 商品编号
- C46491533
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 61dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 800uA | |
| 功能特性 | - |
商品概述
CI121S101/CI101S101/CI081S101是一款超低功耗、小尺寸、单通道12位/10位/8位模数转换器，具备高速串行接口。与仅指定单一采样率性能的常规做法不同，CI121S101/CI101S101/CI081S101在单电源4V至5.25V供电、采样率范围500 KSPS至800 KSPS内完全指定性能；而CI121S101E/CI101S101E/CI081S101E在单电源3.3V至4.8V供电、采样率范围800 KSPS至1 MSPS内完全指定性能。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。该器件采用6引脚SOT-23封装，工作温度范围为-40℃至85℃。它是ADC121S101/ADC101S101/ADC081S101的引脚兼容替代品，且动态功耗仅为后者的一半。
商品特性
- 单电源供电：CI12/10/081S101为4V至5.25V；CI12/10/081S101E为3.3V至4.8V
- 吞吐率：CI12/10/081S101为500至800 KSPS；CI12/10/081S101E为800至1000 KSPS
- 在采样率范围内完全指定性能
- 积分非线性误差±1.25 LSB，微分非线性误差±1 LSB（CI121S101）
- 零延迟
- 兼容SPI/DSP/MICROWIRE/QSPI的串行接口
- 可变电源管理
- 低功耗（CI121S101典型值）：3.60mW（4V，800 KSPS）；6.05mW（5V，800 KSPS）
- ADC121S101/ADC101S101/ADC081S101的第二来源
- 6引脚SOT-23封装
应用领域
- 电池供电系统
- 便携式系统
- 远程数据采集
- 仪器仪表与控制系统
