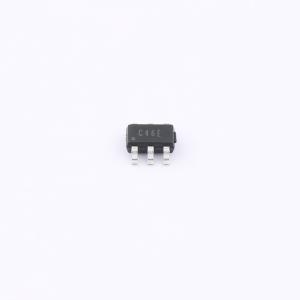

温馨提醒：图片仅供参考，商品以实物为准
CI7477
单通道10位高分辨率,工作电压3.3-4.8V
- 描述
- 单通道10位高分辨率,工作电压3.3-4.8V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI7477
- 商品编号
- C46491539
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 61.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | - | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 1.05mA；1.25mA | |
| 功能特性 | - |
商品概述
CI7476、CI7477 和 CI7478 分别是 12 位、10 位和 8 位高速、低功耗、小尺寸的逐次逼近型模数转换器。这些器件可在 3.3V 至 4.8V 的单电源下工作，实现 1 MSPS 的吞吐率；或在 4V 至 5.25V 的单电源下工作，实现 800 KSPS 的吞吐率。该系列器件采用 6 引脚 SOT-23 封装，工作温度范围为 -40°C 至 85°C。该系列器件是 AD7476/AD7477/AD7478 的直接替代品，且动态功耗仅为后者的一半。
商品特性
- 单电源工作：CI7476E/77E/78E 为 3.3V 至 4.8V；CI7476/77/78 为 4V 至 5.25V
- 快速吞吐率：CI7476E/77E/78E 为 1 MSPS；CI7476/77/78 为 800 KSPS
- 积分非线性误差为 ±1.25 LSB，微分非线性误差为 ±1 LSB
- 无流水线延迟
- 兼容 SPI/DSP/MICROWIRE/QSPI 的串行接口
- 可变的电源管理
- 低功耗：典型值为 3.6mW 或 6.15mW
- 采用 6 引脚 SOT-23 封装
应用领域
- 电池供电系统
- 仪器仪表与控制系统
- 数据采集系统
- 高速调制解调器
- 光学传感器
