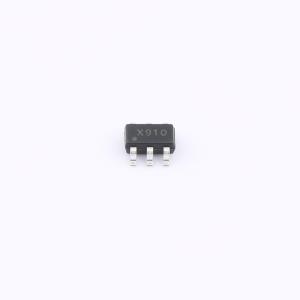

CI7910
单通道10位高分辨率,工作电压3.3-5.25V
- 描述
- 单通道10位高分辨率,工作电压3.3-5.25V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI7910
- 商品编号
- C46491543
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | 250kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 61.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 5MHz | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 340uA | |
| 功能特性 | 自动校准 |
商品概述
CI7910和CI7920分别是10位和12位、高速、低功耗、小尺寸的逐次逼近型模数转换器。该器件采用3.3V至5.25V单电源供电，吞吐率高达250 KSPS。CI7910/CI7920采用6引脚SOT-23封装，工作温度范围为-40℃至85℃。CI7910/CI7920是AD7910/AD7920的直接替代品，其动态功耗仅为后者的三分之一。
商品特性
- 指定工作电压VDD范围为3.3V至5.25V
- 快速吞吐率：250 KSPS
- ±0.5 LSB INL，±0.5 LSB DNL（CI7920）
- 宽输入带宽
- 在100 kHz输入频率下具有71.5 dB SNR
- 无流水线延迟
- 兼容SPI/DSP/MICROWIRE/QSPI串行接口
- 可变电源管理
- 低功耗（CI7920典型值）：1.1mW（3.3V，250 KSPS），2.8mW（5V，250 KSPS）
- AD7910/20的第二来源
- 6引脚SOT-23封装（现货）
- 6引脚SC-70和8引脚MSOP封装（计划中）
应用领域
- 电池供电系统
- 医疗仪器
- 移动通信
- 仪器仪表与控制系统
- 数据采集系统
