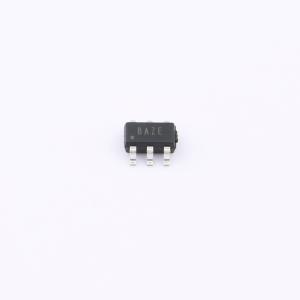

温馨提醒：图片仅供参考，商品以实物为准
CI7888
单通道8位高分辨率,工作电压3.3-4.8V
- 描述
- 单通道8位高分辨率,工作电压3.3-4.8V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI7888
- 商品编号
- C46491542
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 49.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 820uA | |
| 功能特性 | - | |
| 微分非线性 | - |
商品概述
CI7886、CI7887和CI7888分别是12位、10位和8位的高速、低功耗、小尺寸逐次逼近型模数转换器。这些器件可在单电源4V至5.25V供电下工作，吞吐率达800 KSPS。当器件在单电源3.3V至4.8V下工作时，CI7886E的吞吐率最高可达1 MSPS，CI7887E/CI7888E可达1.25 MSPS。该系列器件采用6引脚SOT-23封装，工作温度范围为-40°C到85°C。该系列器件是ADS7886/ADS7887/ADS7888的直接替换品，且动态功耗仅为后者的一半。
商品特性
- 高吞吐率：CI7886/87/88为800 KSPS；CI7886E为1 MSPS；CI7887/88E为1.25 MSPS
- 单电源工作：CI7886E/87E/88E为3.3V至4.8V；CI7886/87/88为4V至5.25V
- 零延迟
- 低积分非线性误差和差分非线性误差：CI7886典型值为±1.5 LSB INL，±1.25 LSB DNL
- 高速串行接口：CI7886E/87E/88E为20MHz
- 可变电源管理
- 低功耗：CI7886典型值为3.50mW (4V, 800KSPS) 和 6.05mW (5V, 800KSPS)
- ADS7886/87/88的第二来源
- 6引脚SOT-23封装
应用领域
- 射频通信中的基带转换器
- 光网络
- 光学传感器
- 医疗仪器
- 电池供电系统
