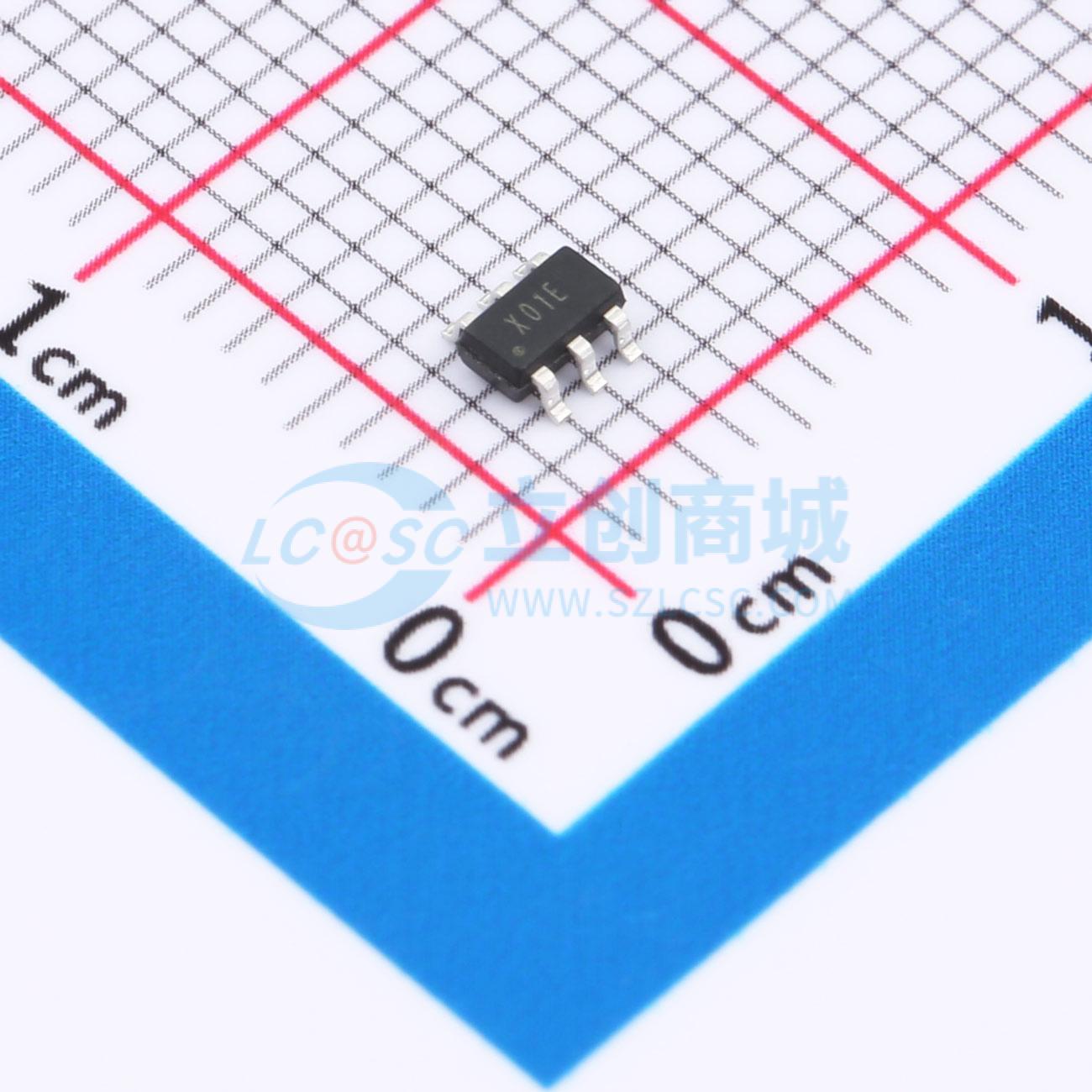

CI121S101
单通道12位高分辨率,工作电压4-5.25V
- 描述
- 单通道12位高分辨率,工作电压4-5.25V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI121S101
- 商品编号
- C46491536
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 4V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1.25LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16MHz | |
| ADC架构 | SAR | |
| 静态电流 | 900uA | |
| 功能特性 | - |
商品概述
CI121S101/CI101S101/CI081S101是一款超低功耗、小尺寸、单通道12位/10位/8位模数转换器，配备高速串行接口。与仅指定单一采样率性能的传统做法不同，CI121S101/CI101S101/CI081S101在单电源4V至5.25V供电下，于500 KSPS至800 KSPS的采样率范围内完全指定；而CI121S101E/CI101S101E/CI081S101E在单电源3.3V至4.8V供电下，于800 KSPS至1 MSPS的采样率范围内完全指定。该转换器基于逐次逼近寄存器架构，并集成了内部跟踪保持电路。CI121S101/CI101S101/CI081S101采用6引脚SOT-23封装，工作温度范围为-40°C至85°C。该器件是ADC121S101/ADC101S101/ADC081S101的直接替代品，且动态功耗仅为后者的一半。
商品特性
- 单电源4V至5.25V工作（适用于CI12/10/081S101）
- 单电源3.3V至4.8V工作（适用于CI12/10/081S101E）
- 吞吐率：CI12/10/081S101为500至800 KSPS；CI12/10/081S101E为800至1000 KSPS
- 在采样率范围内指定
- ±1.25 LSB INL，±1 LSB DNL（CI121S101）
- 零延迟SPI/DSP/MICROWIRE/QSPI兼容串行接口
- 可变电源管理
- 低功耗（CI121S101典型值）：3.60mW（4V，800 KSPS）；6.05mW（5V，800 KSPS）
- ADC121S101/ADC101S101/ADC081S101的第二来源
- 6引脚SOT-23封装
应用领域
- 电池供电系统
- 无线电通信中的基带转换器
- 便携式系统
- 远程数据采集
- 仪器仪表和控制系统
