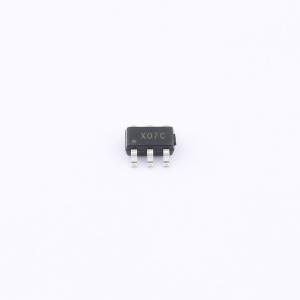

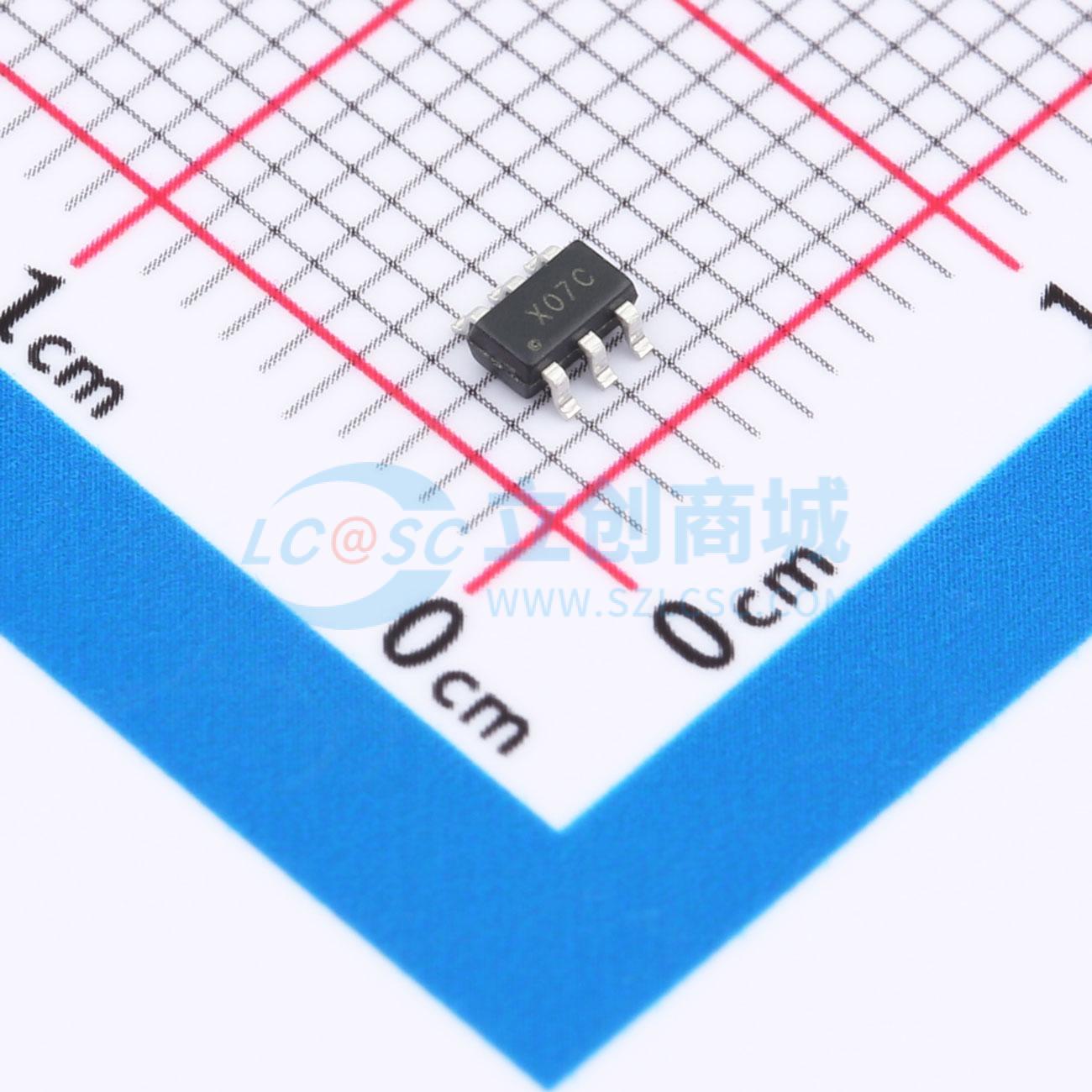

CI121S021
单通道12位高分辨率,工作电压3.3-5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道12位高分辨率,工作电压3.3-5.25V
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CI121S021
- 商品编号
- C46491534
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 50kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 4MHz | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 360uA | |
| 功能特性 | - | |
| 微分非线性 | 1LSB |
商品概述
该器件是一款超低功耗、小尺寸、单通道12位/10位/8位模数转换器，配备高速串行接口。其性能在50 KSPS至200 KSPS的采样率范围内均有完整规定。转换器基于逐次逼近寄存器架构，内置跟踪保持电路。该器件采用6引脚SOT-23封装，工作温度范围为-40℃至85℃。它是ADC121S021/ADC101S021/ADC081S021的直接替代品，动态功耗仅为后者的三分之一。
商品特性
- 单电源电压范围：3.3V至5.25V
- 在采样率范围内均有规定性能
- 吞吐率：50 - 200 KSPS
- ±1LSB INL，±1LSB DNL（CI121S021）
- 零延迟
- 兼容SPI/DSP/MICROWIRE/QSPI串行接口
- 可变电源管理
- 低功耗（CI121S021典型值）：1.20mW（3.3V，200KSPS），2.35mW（5V，200KSPS）
- ADC121S021/ADC101S021/ADC081S021的第二来源
- 6引脚SOT-23封装
应用领域
- 电池供电系统
- 仪器仪表与控制系统
- 远程数据采集
- 便携式系统
