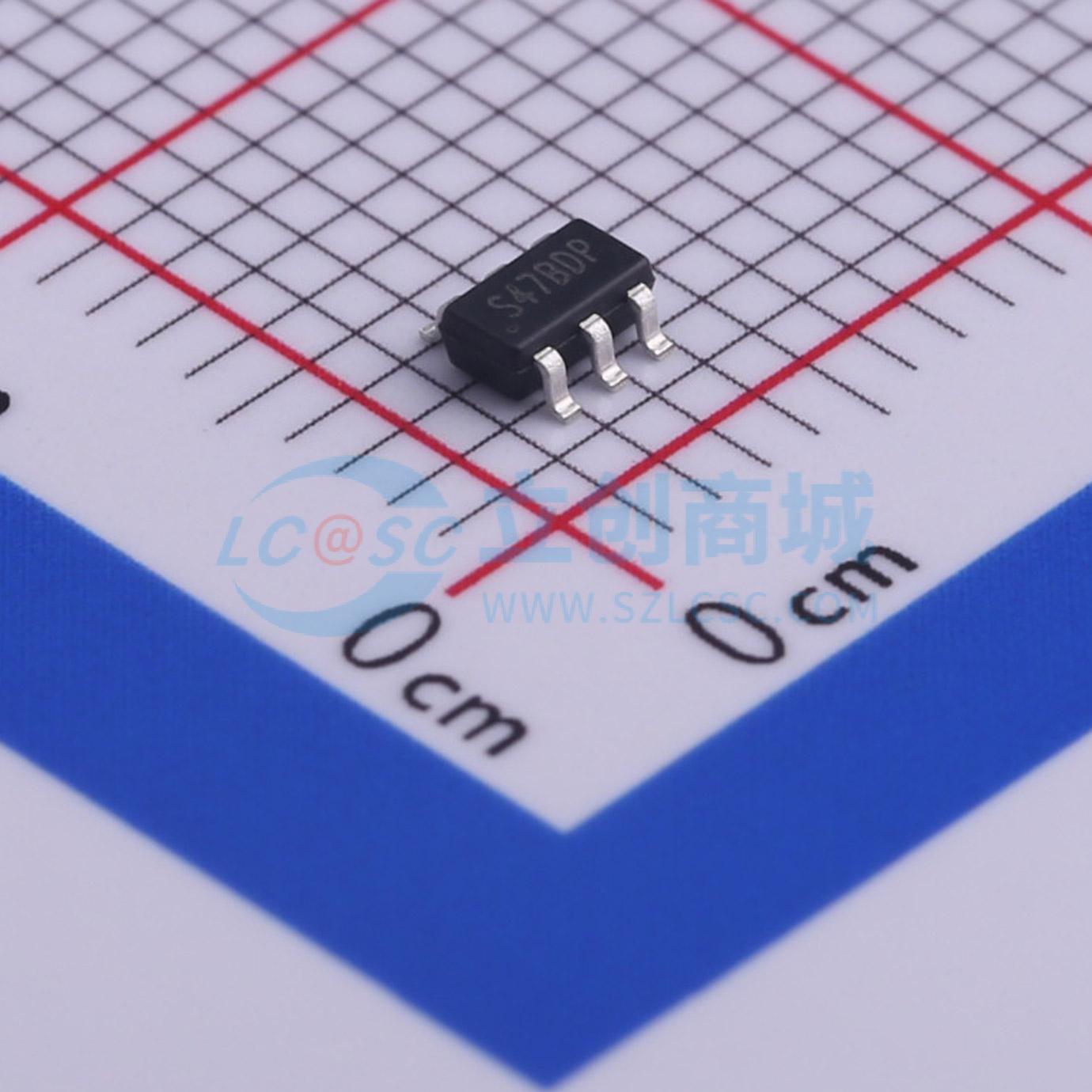

温馨提醒：图片仅供参考，商品以实物为准

STI3470

高效率2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI3470是一款高度集成的高效2A同步整流降压转换器,工作频率为600kHz,输入电压范围为3.5V至18V,输出电流为2A。该器件提供PWM和PFM两种工作模式,具有过流保护、欠压锁定和过温保护功能。封装为6引脚SOT23。工作温度范围为-40°C至+85°C。
品牌名称: TMI(拓尔微)
商品型号: STI3470
商品编号: C478938
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.023克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

STI3470是一款高度集成的高效2.0A同步整流降压转换器。STI3470在较宽的输出电流负载范围内均能高效运行。该器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。 STI3470所需的标准外部元件数量极少，且易于获取，采用符合ROHS标准的6引脚SOT23封装。

商品特性

高效率：高达94%（@5V）
600kHz工作频率
2.0A输出电流
无需肖特基二极管
3.5V至18V输入电压范围
0.6V参考电压
采用斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容即可保持稳定
具备打嗝模式过流保护
输入过压保护（OVP）
热关断功能
浪涌电流限制和软启动功能
采用SOT23 - 6封装
工作温度范围为 - 40℃至 + 85℃

应用领域

分布式电源系统
数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 3 个)

个

起订量：3 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~18V
	输出电压	-
	输出电流	2A
	开关频率	600kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
