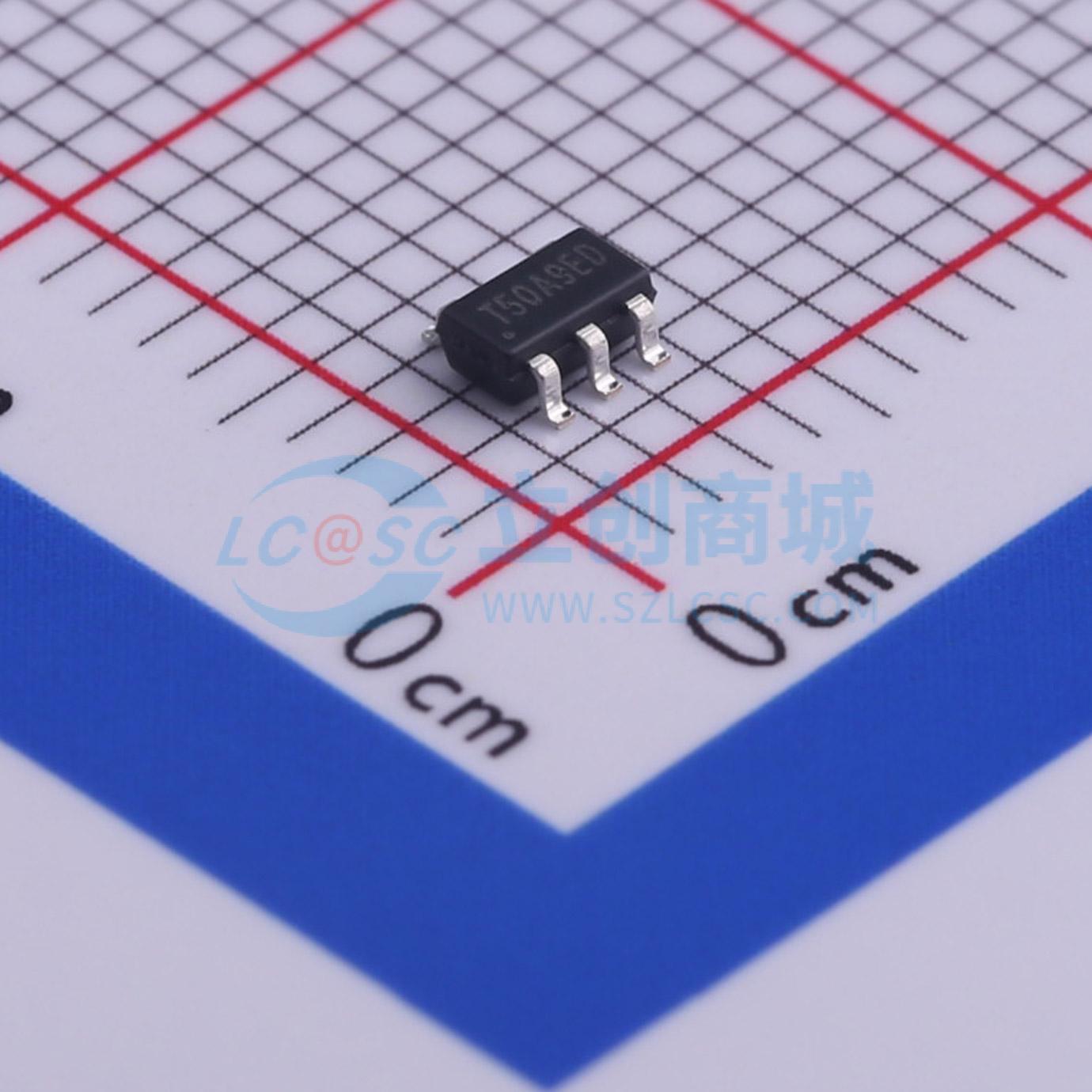

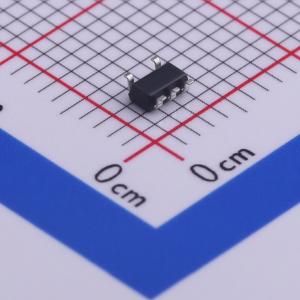

温馨提醒：图片仅供参考，商品以实物为准
TMI3108
1.5MHz 1A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3108是一款高效能的1.5MHz同步降压转换器,适用于便携设备,如手机、无线调制解调器、PDA等。它集成了主开关和同步整流器,无需外部肖特基二极管,支持PWM和PFM模式,具有短路保护、热故障保护等功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3108
- 商品编号
- C478950
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高效的电流模式PWM降压转换器，轻载时采用PFM模式。该器件集成了主开关和同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V调节。它还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达96%（@3.3V）
- 1.5MHz开关频率工作
- 轻载条件下PFM工作
- 1.0A输出电流
- 无需肖特基二极管
- 2.5V至5.5V输入电压范围
- 输出电压低至0.6V
- 压差时100%占空比
- 低静态电流：50μA
- 斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流<1μA
- SOT23-5封装
应用领域
- 蜂窝手机和智能手机
- 无线和DSL调制解调器
- PDA/MID/PAD
- 数码相机和摄像机
