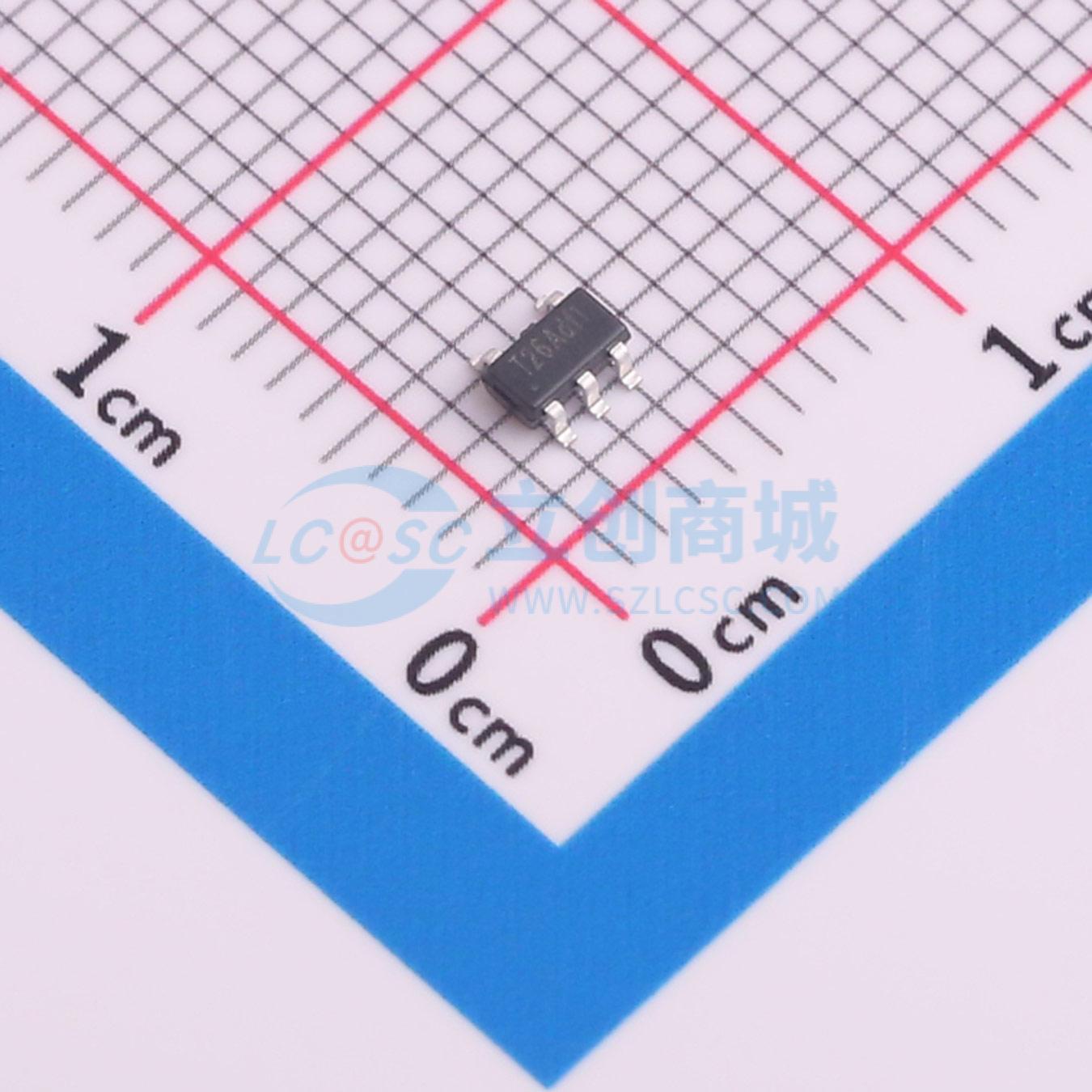

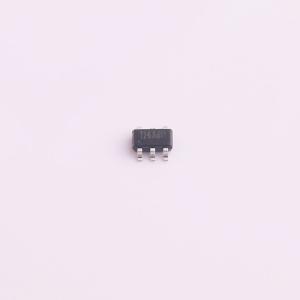

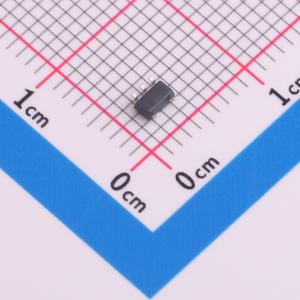

TMI3411

1.0MHz 2A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3411是一款高效率、1.0MHz恒定频率电流模式降压转换器,适用于便携设备,最高效率可达95%。该器件支持2A输出电流,输入电压范围为2.5V至6.0V,输出电压可低至0.6V。具有轻载高效模式、短路保护、热故障保护等功能。
品牌名称: TMI(拓尔微)
商品型号: TMI3411
商品编号: C478952
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

TMI3411是一款1.0MHz恒定频率、电流模式降压转换器。对于需要单节锂离子电池提供高达2A大电流的便携式设备而言，它是理想之选，且在峰值负载条件下仍能实现超过90%的效率。TMI3411还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载运行时，它能为对噪声敏感的应用提供极低的输出纹波。TMI3411可在2.5V至6V的输入电压下提供高达2A的输出负载电流，输出电压可低至0.6V进行调节。高开关频率在降低开关损耗的同时，还能将外部元件的尺寸减至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。TMI3411采用5引脚SOT封装，有可调版本可供选择。该器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：在(5V至3.3V)条件下高达95%
1.0MHz恒定频率运行
2A输出电流
无需肖特基二极管
2.5V至6.0V输入电压范围
输出电压低至0.6V
轻载时采用PFM模式以实现高效率
压差操作时占空比为100%
低静态电流：40μA
短路保护
热故障保护
浪涌电流限制和软启动
输入过压保护(OVP)
关断电流<1μA
SOT23 - 5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理(PDA)
便携式仪器
数码静态和视频相机
PC卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 3 个)

个

起订量：3 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
