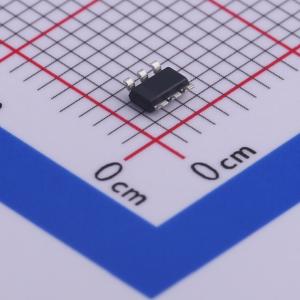

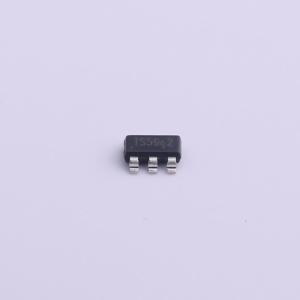

温馨提醒：图片仅供参考，商品以实物为准

TMI3253SH

1MHz 18V 3.0A 同步恒定导通时间降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3253SH是一款高效率1MHz同步恒定导通时间（COT）控制模式降压DC-DC转换器,最大输出电流为3.0A,输出电压范围为0.6V至1.2V,输入电压范围为4.5V至18V。该器件集成了低导通电阻的主开关和同步开关,采用COT架构实现快速瞬态响应。
品牌名称: TMI(拓尔微)
商品型号: TMI3253SH
商品编号: C478946
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.019克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

TMI3253SH是一款高效的1MHz恒定导通时间（COT）控制模式同步降压型DC-DC转换器，能够在输出电压为1.2V时提供高达3.0A的电流。TMI3253SH集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。1MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，可在高压降压应用中实现快速瞬态响应。 TMI3253SH所需的标准外部元件数量极少，且易于获取，采用符合ROHS标准的6引脚TSOT23-6封装。

商品特性

70mΩ/35mΩ低RDS(ON)内部FET
高效同步模式运行
宽输入电压范围：4.5V至18V
输出电压从0.6V起
1MHz开关频率
在输出电压为1.2V时，输出电流高达3.0A
COT控制，实现快速瞬态响应
轻载时的省电模式
集成内部补偿
使用低ESR陶瓷输出电容时保持稳定
具有打嗝模式的过流保护
热关断
浪涌电流限制和软启动
内置输入过压保护
采用TSOT23-6封装

应用领域

数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
