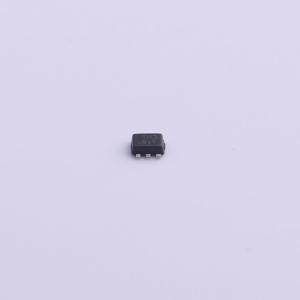

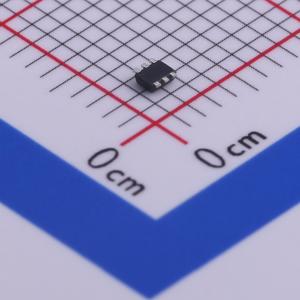

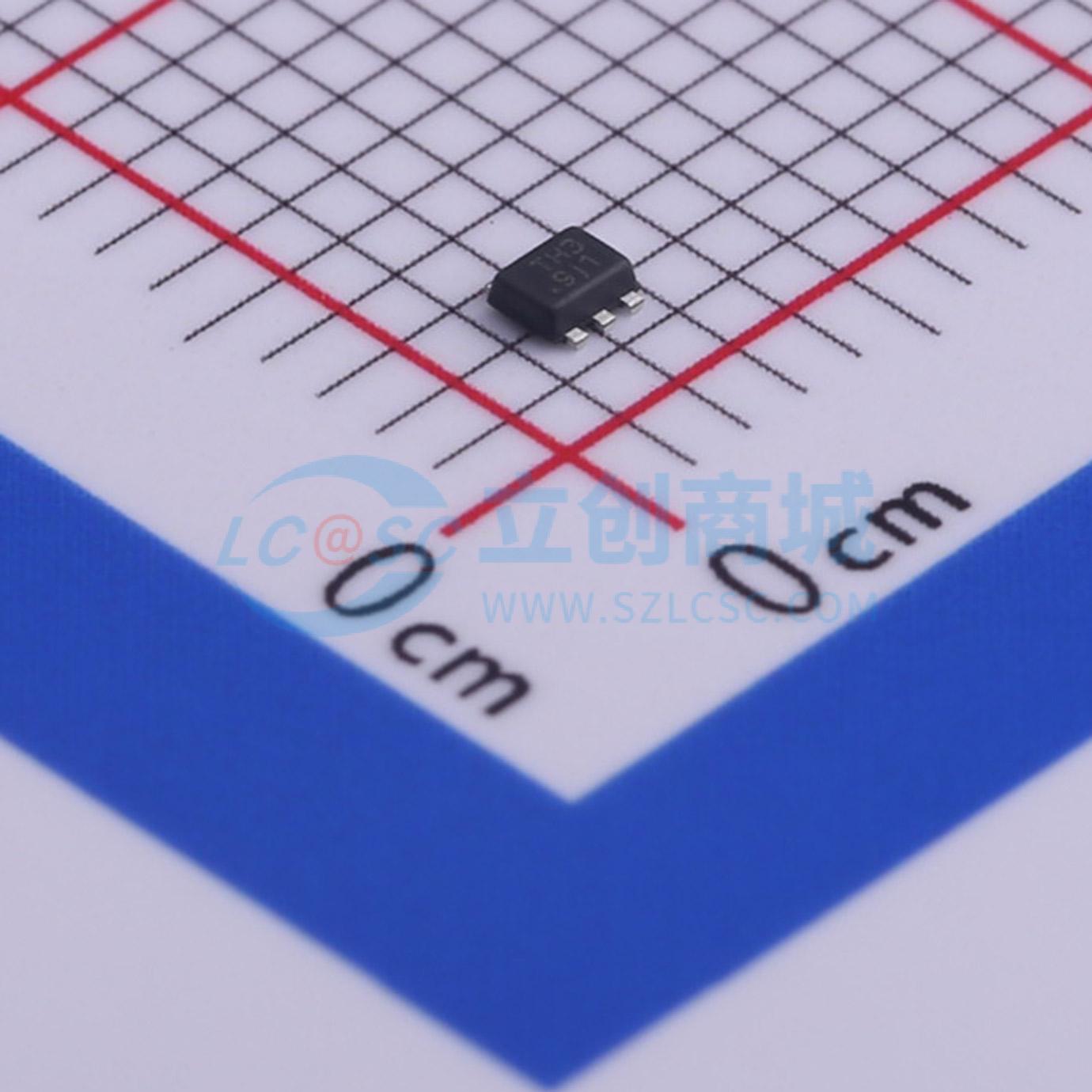

TMI3258

高效600kHz 3A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3258是一款高效率的600kHz同步降压DC-DC转换器,能够提供高达3A的输出电流。该芯片采用恒定导通时间控制模式,具有低导通电阻的内部开关,以减少传导损耗。输入电压范围为4.5V至18V,输出电压可调,具有快速瞬态响应和低输出电压纹波。封装为SOT563,适用于数字机顶盒、平板电视和显示器、笔记本电脑、无线和DSL调制解调器等应用。
品牌名称: TMI(拓尔微)
商品型号: TMI3258
商品编号: C478949
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.012克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

一款高效的600kHz电流模式恒定导通时间（CM-COT）控制模式同步降压DC-DC转换器，能够提供3A电流。集成了导通电阻（RDS(ON)）极低的主开关和同步开关，以最大限度降低传导损耗。600kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。采用CM-COT架构，可在高压降压应用中实现快速瞬态响应。仅需少量易于获取的标准外部元件，采用节省空间的6引脚SOT563符合ROHS标准的封装。

商品特性

高效率：高达93%（@3.3V）
600kHz频率工作
高达3.0A输出电流
内部开关低导通电阻（RDS(ON)）：70mΩ/35mΩ（上/下管）
4.5V至18V输入电压范围
0.807V参考电压
电流模式COT控制，实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容时稳定
带打嗝模式的过流保护
热关断
浪涌电流限制和软启动
采用SOT563封装

应用领域

数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	500kHz~700kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
