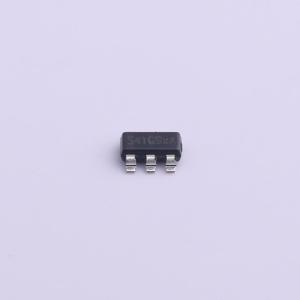

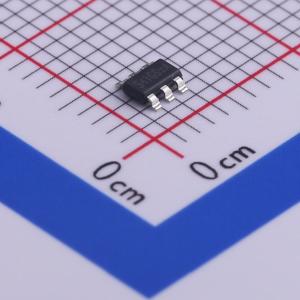

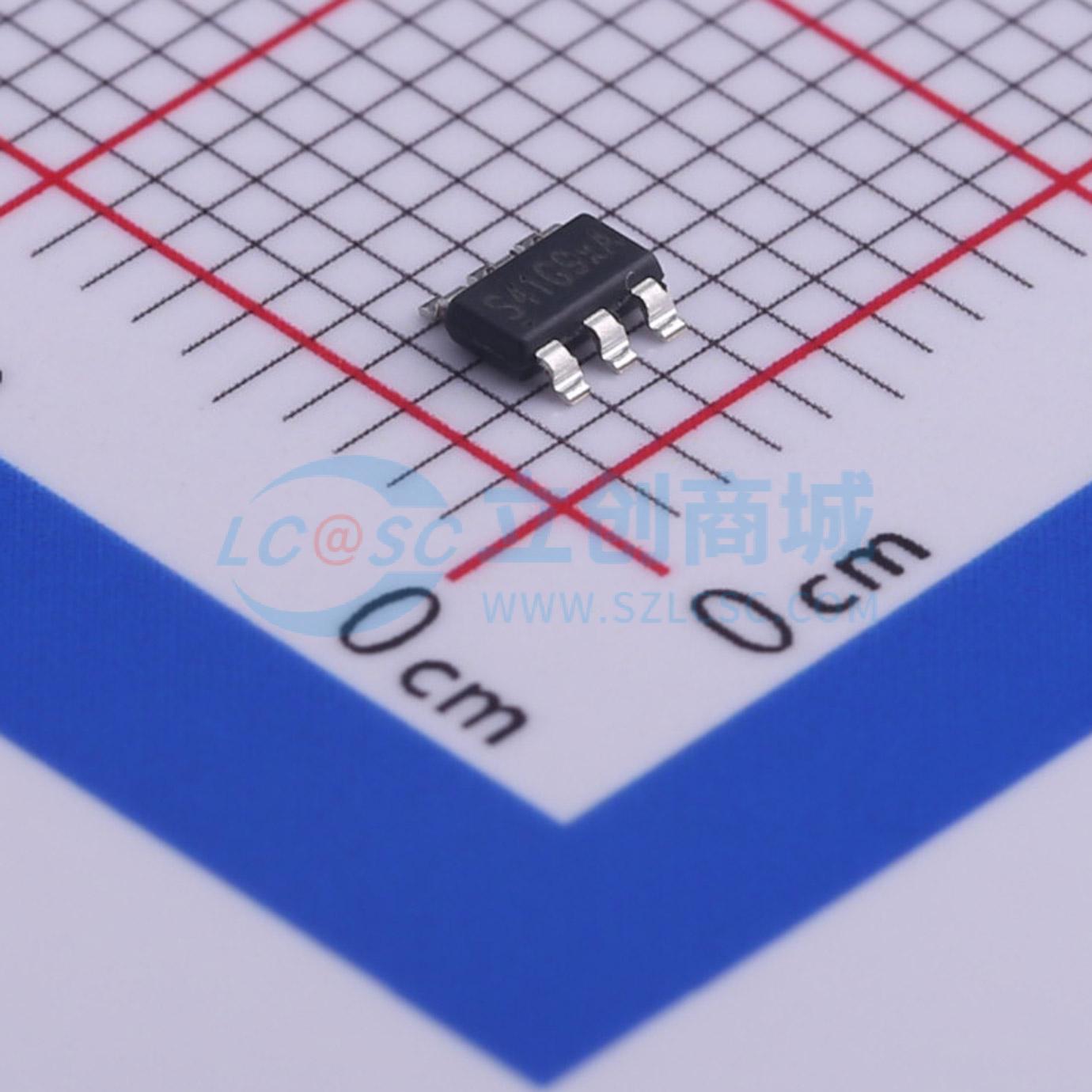

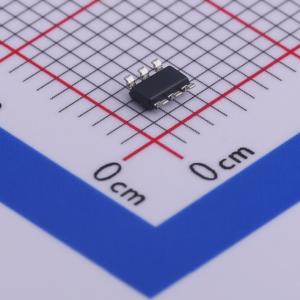

温馨提醒：图片仅供参考，商品以实物为准

STI3471

停产 500kHz 18V 3A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI3471是一款高效率的500kHz同步降压DC-DC转换器,能够提供3A的输出电流。其内部集成了主开关和同步开关,具有低导通损耗和快速瞬态响应的特点。适用于分布式电源系统、数字机顶盒、平板电视和显示器、笔记本电脑、无线和DSL调制解调器等应用。
品牌名称: TMI(拓尔微)
商品型号: STI3471
商品编号: C478939
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.019克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

STI34471是一款高效的500KHz同步降压DC-DC转换器，能够提供3A电流。它集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。500KHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用即时PWM架构，可为高陡降应用实现快速瞬态响应。STI3471仅需最少数量的常用标准外部元件，采用符合ROHS标准的6引脚SOT23封装。

商品特性

高效率：高达93%（@3.3V）
500KHz频率工作
3.0A输出电流
内部开关低导通电阻：80mΩ/40mΩ（上/下管）
4.5V至18V输入电压范围
0.6V参考电压
即时PWM架构，实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容时稳定
热关断保护
浪涌电流限制和软启动功能
采用SOT23-6封装

应用领域

分布式电源系统
数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
