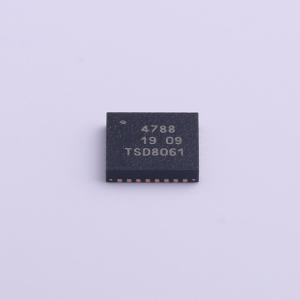

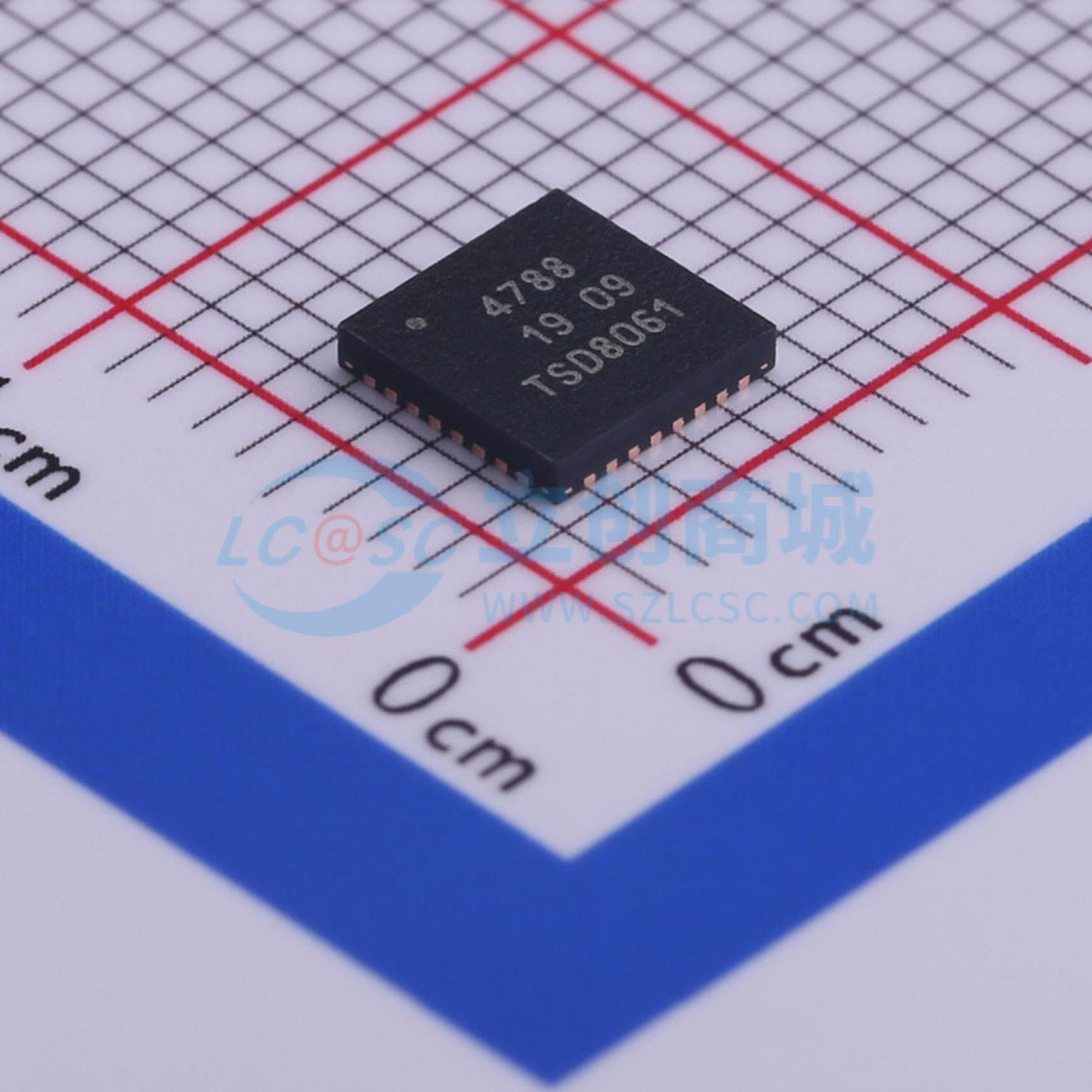

温馨提醒：图片仅供参考，商品以实物为准

IP4788CZ32J

DVI和HDMI接口ESD和过流保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于保护高清晰度多媒体接口(HDMI)发射机主机接口。包括HDMI 5V过流/过压保护，显示数据通道(DDC)缓冲和解耦，热插拔检测，反向驱动保护，消费电子控制(CEC)缓冲和解耦，以及所有外部I/O的±14kV接触静电放电(ESD)保护。
品牌名称: Nexperia(安世)
商品型号: IP4788CZ32J
商品编号: C478192
商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.11克(g)

商品概述

IP4788CZ32 旨在保护高清晰度多媒体接口（HDMI）发射主机接口。它包括 HDMI 5V 过流/过压保护、显示数据通道（DDC）缓冲和解耦、热插拔检测、反向驱动保护、消费电子控制（CEC）缓冲和解耦，以及所有外部 I/O 的 ±14 kV 接触静电放电（ESD）保护，远超 IEC61000-4-2 第 4 级标准。

IP4788CZ32 在高速最小化传输差分信号（TMDS）线上采用了传输线箝位（TLC）技术，以简化布线并帮助减少阻抗不连续性。所有 TMDS 线都通过阻抗匹配的二极管配置进行保护，这最大限度地减少了由典型分流二极管引起的阻抗不连续性。

增强型 60 mA 过流/过压线性稳压器确保在高达 6.5 V 输入的情况下提供符合 HDMI 标准的 5 V 输出电压。

DDC 线使用了一种新的缓冲概念，将内部电容负载与外部电容负载解耦，适用于标准互补金属氧化物半导体（CMOS）或低压晶体管-晶体管逻辑（LVTTL）I/O 单元，低至 1.8 V。这种缓冲还重新驱动 DDC 和 CEC 信号，允许使用更长或更便宜且具有更高电容的 HDMI 电缆。内部热插拔检测模块简化了 HDMI 发射机对热插拔信号的控制。

所有线路均提供适当的集成上拉和下拉电阻，以符合 HDMI 标准并提供反向驱动保护，确保在系统断电或进入待机模式时 HDMI 接口信号不会被拉低。仅需一个外部电容器即可工作。

应用领域

高清（HD）和标清（SD）Blu-ray 和 DVD 播放器
机顶盒
PC 显卡
游戏主机
HDMI 图像性能质量增强模块
数字视觉接口 (DVI)

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	DDC；HDMI；CEC
	数据速率	6Gbps

	属性	参数值
	工作电压	4.925V~6.5V
	工作温度	-25℃~+85℃
