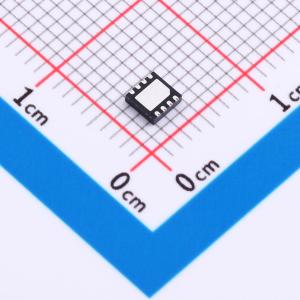

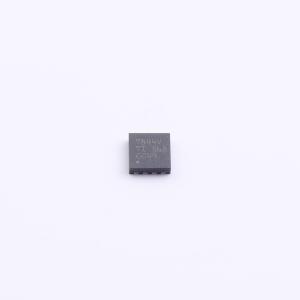

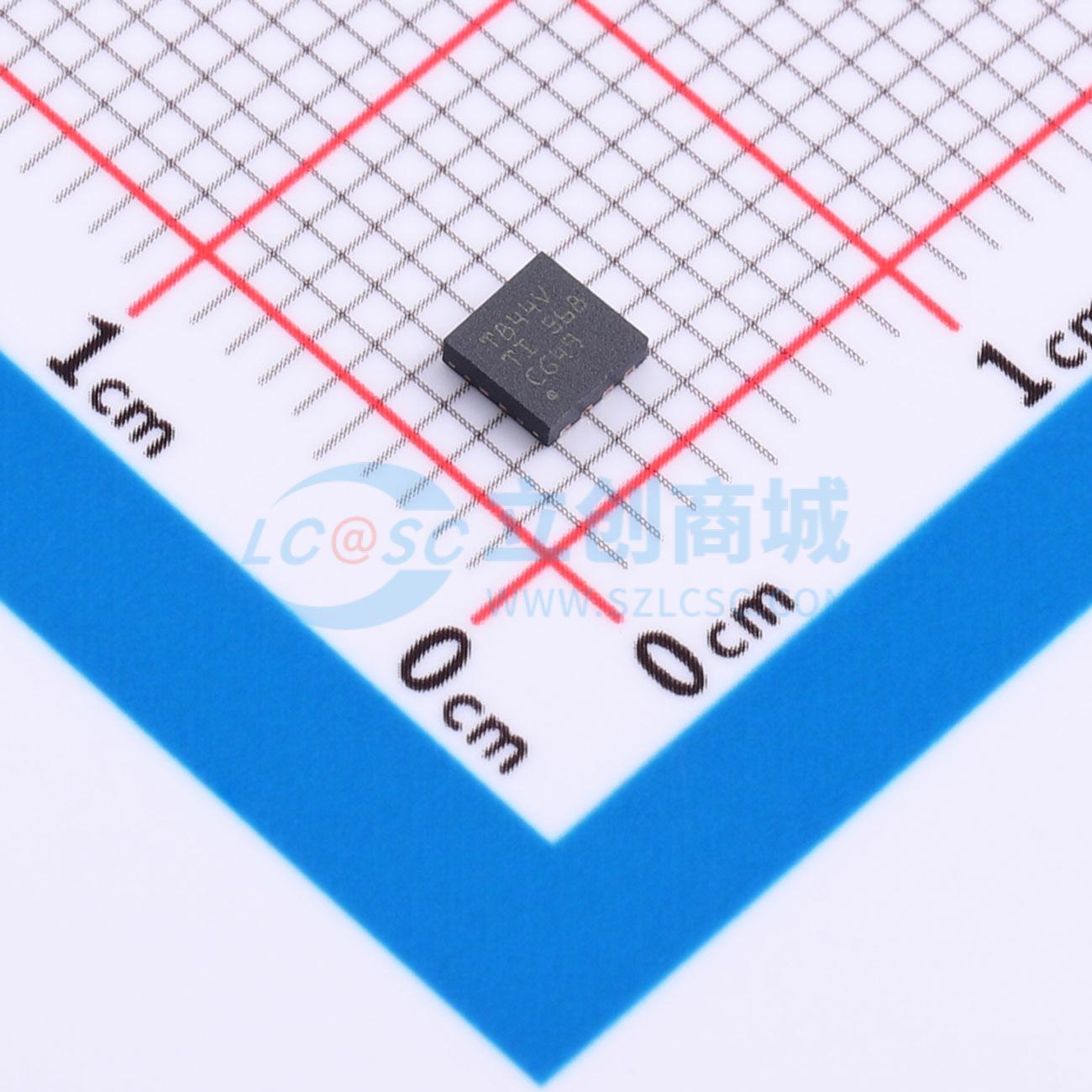

TCAN844VDRBRQ1

具有待机模式和故障保护功能的汽车级CANFD收发器，支持传统CAN和CANFD性能，具备内部逻辑电平转换功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TCAN844VDRBRQ1
商品编号: C45071167
商品封装: SON-8
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃
	通道数	1
	静态电流	5uA
	功能特性	唤醒功能；热插拔保护；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护

商品概述

TCAN844-Q1是一款高速控制器局域网（CAN）收发器，符合ISO 11898 - 2:2024高速CAN规范的物理层要求。该器件具备通过VIO引脚实现的内部逻辑电平转换功能，允许将收发器I/O直接连接到3.3V或5V逻辑电平。该收发器支持低功耗待机模式，并且可通过符合ISO 11898 - 2:2024所定义唤醒模式（WUP）要求的CAN来唤醒。此外，该收发器还包含热关断（TSD）、TXD显性超时（DTO）、电源欠压检测和±40V的总线故障保护功能。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些收发器采用业界通用SOIC - 8和VSON - 8封装，还提供节省空间的小尺寸SOT - 23封装选项。

商品特性

符合面向汽车应用的AEC - Q100标准
人体放电模型（HBM）ESD保护：根据AEC Q100 - 002，CANH和CANL引脚具有±12kV的电压
充电器件模型（CDM）ESD保护：根据AEC Q100 - 011，电压为±500V
IEC 61000 - 4 - 2接触放电：±8kV（未供电）
符合ISO 11898 - 2:2024物理层标准
功能安全型
可提供用于功能安全系统设计的文档
支持传统CAN和经优化的CAN FD性能（数据速率为2Mbps和5Mbps）
具有较短的对称传播延迟时间，可增加时序裕量
TCAN844V - Q1 I/O电压范围支持2.9V ~ 5.25V
支持12V电池应用
接收器共模输入电压：±12V
保护特性：
- 总线故障保护：±40V
- 欠压保护
- TXD显性超时（DTO），数据速率低至9.2kbps
- 热关断保护（TSD）
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
优化了未上电时的性能
总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
支持热插拔：在总线和RXD输出上可实现上电/断电无干扰运行
小型8引脚SOIC SOT - 23和无引线VSON - 8封装，提高了自动光学检测（AOI）能力

应用领域

汽车和运输
- 车身控制模块
- 汽车网关
- 高级驾驶辅助系统（ADAS）
- 信息娱乐系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.75V~5.25V
	工作电流	80mA
