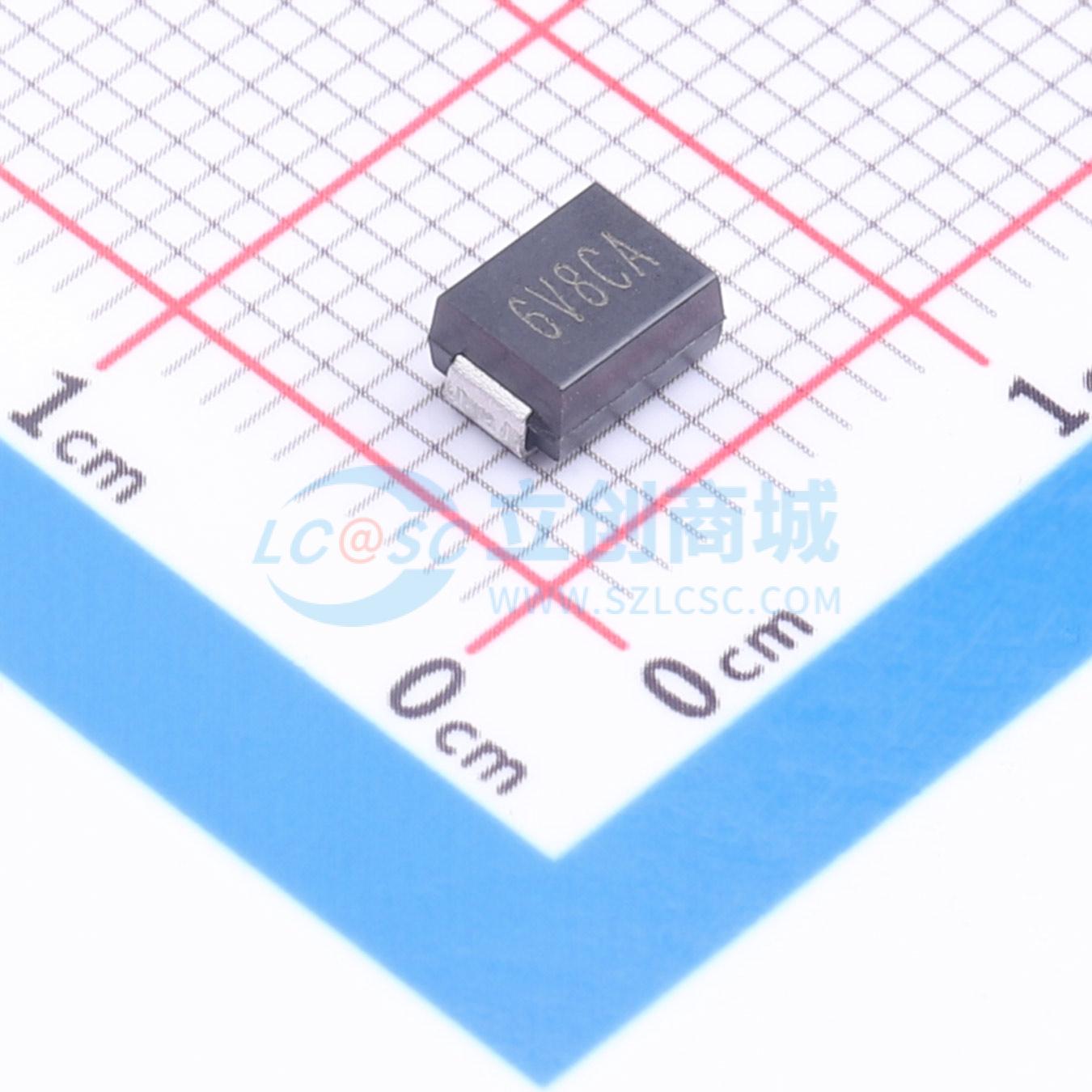

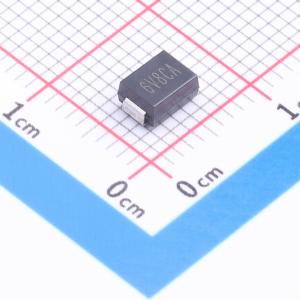

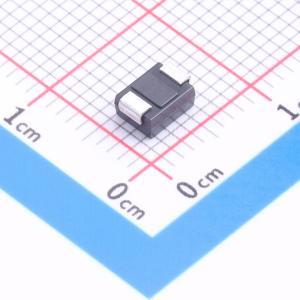

温馨提醒：图片仅供参考，商品以实物为准
SMBJ6V8CA
双向TVS 5.8V截止 峰值浪涌电流：58.1A@10/1000us
- 描述
- 特性：600W峰值脉冲功率能力，波形为10/1000 μs，重复率（占空比）：0.01%。 低轮廓表面贴装应用，以优化电路板空间。 出色的钳位能力。 低增量浪涌电阻。 从0V到VBR的快速响应时间，单向类型通常小于1 ps，双向类型为5 ns。 玻璃钝化芯片结。 无铅部件符合RoHS要求。 符合无卤要求
- 品牌名称
- FUXINSEMI(富芯森美)
- 商品型号
- SMBJ6V8CA
- 商品编号
- C44606254
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.238824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 58.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.14V | |
| 反向电流(Ir) | 1mA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 峰值脉冲功率能力达 600W，波形为 10/1000 μs，重复率（占空比）：0.01%。
- 采用低剖面表面贴装，以优化电路板空间。
- 具备优异的箝位能力。
- 增量浪涌电阻低。
- 从 0V 到击穿电压的响应速度快，单向型典型值小于 1 ps，双向型典型值小于 5 ns。
- 采用玻璃钝化芯片结。
- 无铅器件符合 RoHS 要求。
- 符合无卤素要求。
- 外壳为模塑塑料，DO-214AA / SMB 封装。
- 极性由阴极管脚标识。
- 安装位置任意。
- 环氧树脂：UL94-V0 级阻燃。
