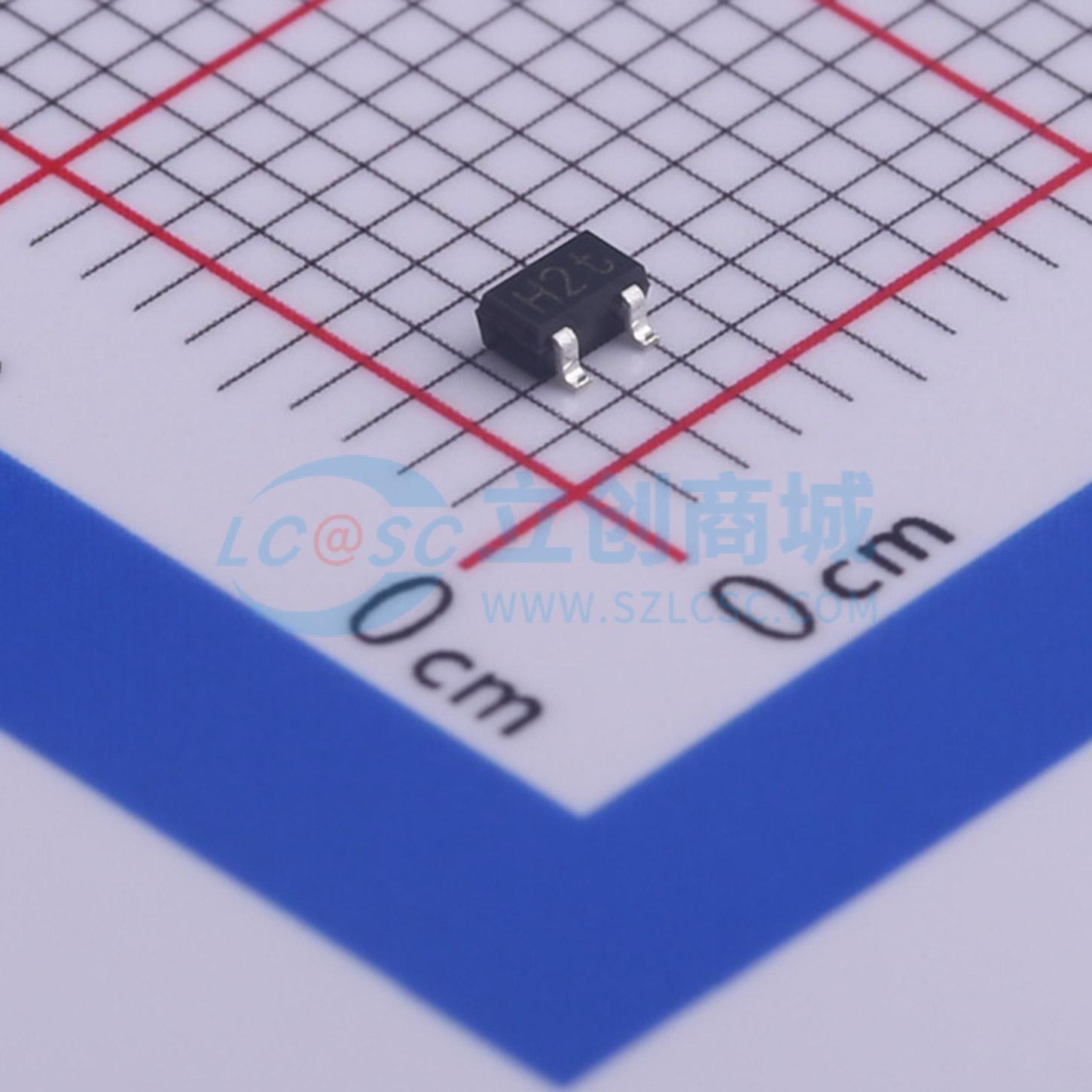

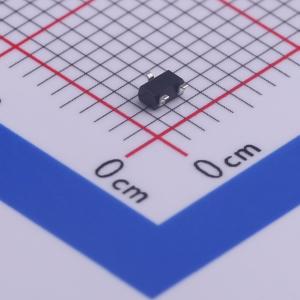

温馨提醒：图片仅供参考，商品以实物为准
PESD6V0L2UU,115
单向ESD 6V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用超小型表面贴装器件（SMD）塑料封装的低电容单向双静电放电（ESD）保护二极管，旨在保护多达两条信号线免受 ESD 及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD6V0L2UU,115
- 商品编号
- C461174
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 13.5V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 310nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 34pF |
商品概述
低电容单向双静电放电（ESD）保护二极管，采用非常小的表面贴装器件（SMD）塑料封装，旨在保护多达两条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 多达两条线路的单向ESD保护
- 低二极管电容：Cd = 34 pF
- 最大峰值脉冲功率：PP = 70 W
- 低钳位电压：VCL = 13 V
- 超低泄漏电流
- 高达30 kV的ESD保护
- IEC 61000-4-2；4级（ESD）
- IEC 61000-4-5（浪涌）；IPP = 6.5 A
- 通过AEC-Q101认证
应用领域
- 音频和视频设备
- 计算机及外设
- 手机及配件
- 通信系统
- 便携式电子设备
- 客户识别模块（SIM）卡保护
