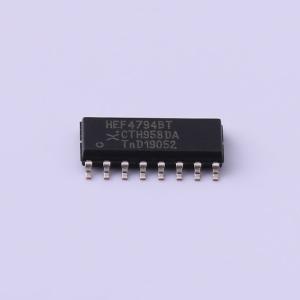

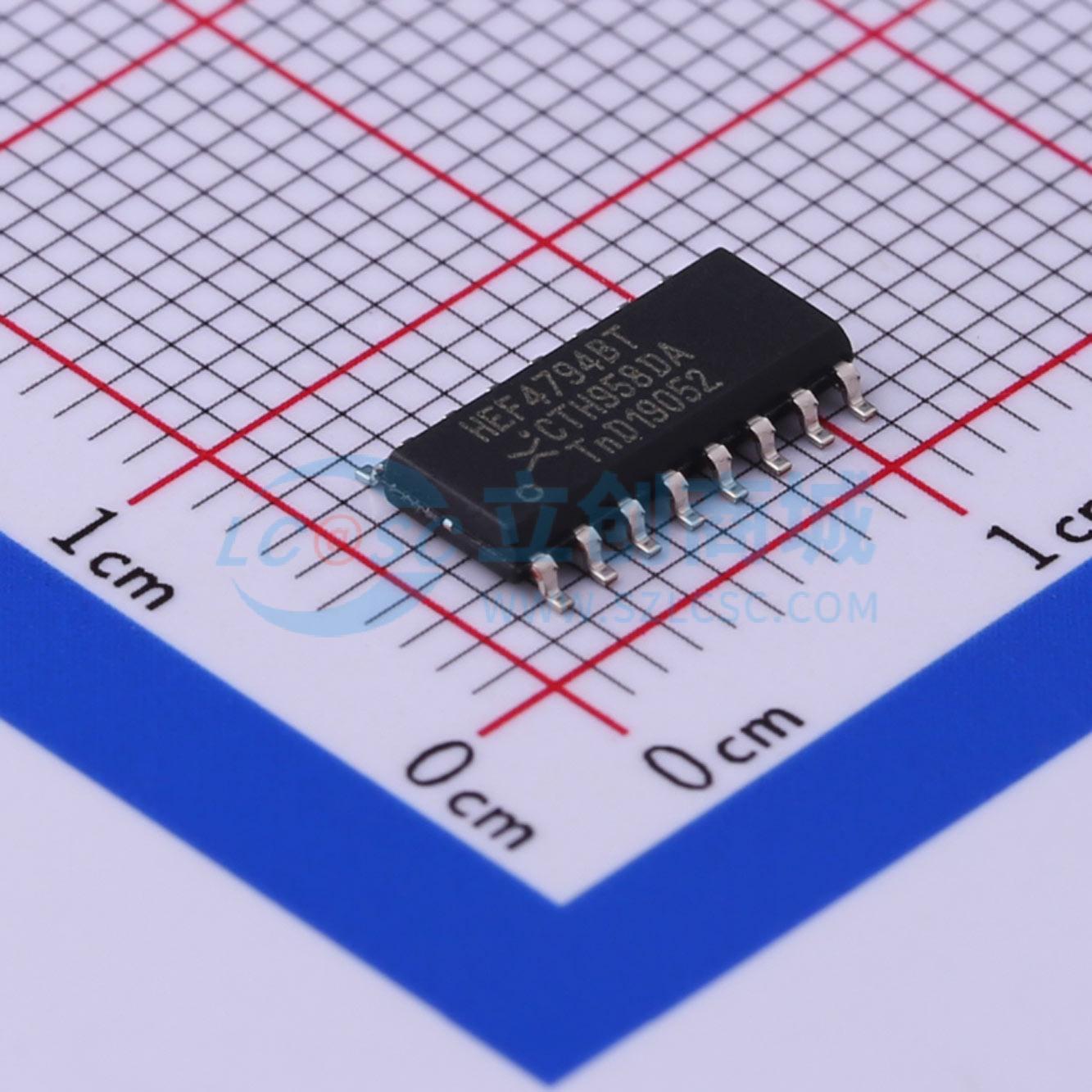

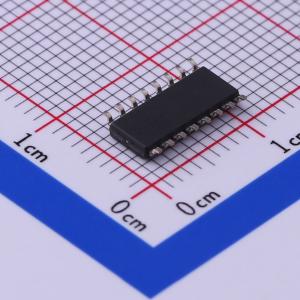

HEF4794BT,118
8级移位存储寄存器LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HEF4794B是一款8级串行移位寄存器。它的每一级都配有一个存储锁存器，用于将数据从串行输入（D）选通到并行LED驱动器输出（QP0至QP7）。数据在时钟信号（CP）的上升沿进行移位。当选通输入（STR）为高电平时，每个移位寄存器级中的数据会被传输到存储寄存器。只要输出使能输入（OE）信号为高电平，存储寄存器中的数据就会出现在输出端。两个串行输出（QS1和QS2）可用于级联多个HEF4794B器件。在时钟信号上升沿时，QS1端会输出串行数据，以便在时钟上升时间较快的级联系统中实现高速运行。同样的串行数据会在接下来的时钟信号下降沿出现在QS2端。当时钟上升时间较慢时，这可用于级联HEF4794B器件。该器件的推荐VDD电源电压范围为3V至15V（相对于VSS，通常为地）。未使用的输入必须连接到VDD、VSS或其他输入。
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF4794BT,118
- 商品编号
- C461191
- 商品封装
- SO-16-150mil
- 包装方式
- 编带
- 商品毛重
- 4.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
HEF4794B是一款8级串行移位寄存器。它的每一级都配有一个存储锁存器，用于将数据从串行输入（D）选通到并行LED驱动器输出（QP0至QP7）。数据在时钟信号（CP）的上升沿进行移位。当选通输入（STR）为高电平时，每个移位寄存器级中的数据会被传输到存储寄存器。只要输出使能输入（OE）信号为高电平，存储寄存器中的数据就会出现在输出端。 两个串行输出（QS1和QS2）可用于级联多个HEF4794B器件。在时钟信号上升沿时，QS1端会输出串行数据，以便在时钟上升时间较快的级联系统中实现高速运行。同样的串行数据会在接下来的时钟信号下降沿出现在QS2端。当时钟上升时间较慢时，这可用于级联HEF4794B器件。 该器件的推荐VDD电源电压范围为3V至15V（相对于VSS，通常为地）。未使用的输入必须连接到VDD、VSS或其他输入。
商品特性
- 宽电源电压范围：3.0V至15.0V
- CMOS低功耗
- 高抗噪性
- 完全静态操作
- 5V、10V和15V参数额定值
- 标准化对称输出特性
- 符合JEDEC标准JESD 13 - B
- ESD保护：HBM JESD22 - A114F超过2000V；MM JESD22 - A115 - A超过200V
- 工作温度范围：-40℃至+85℃和-40℃至+125℃
