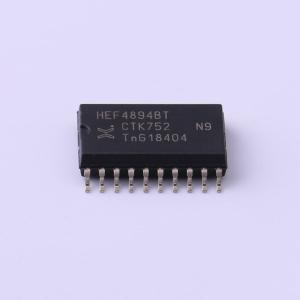

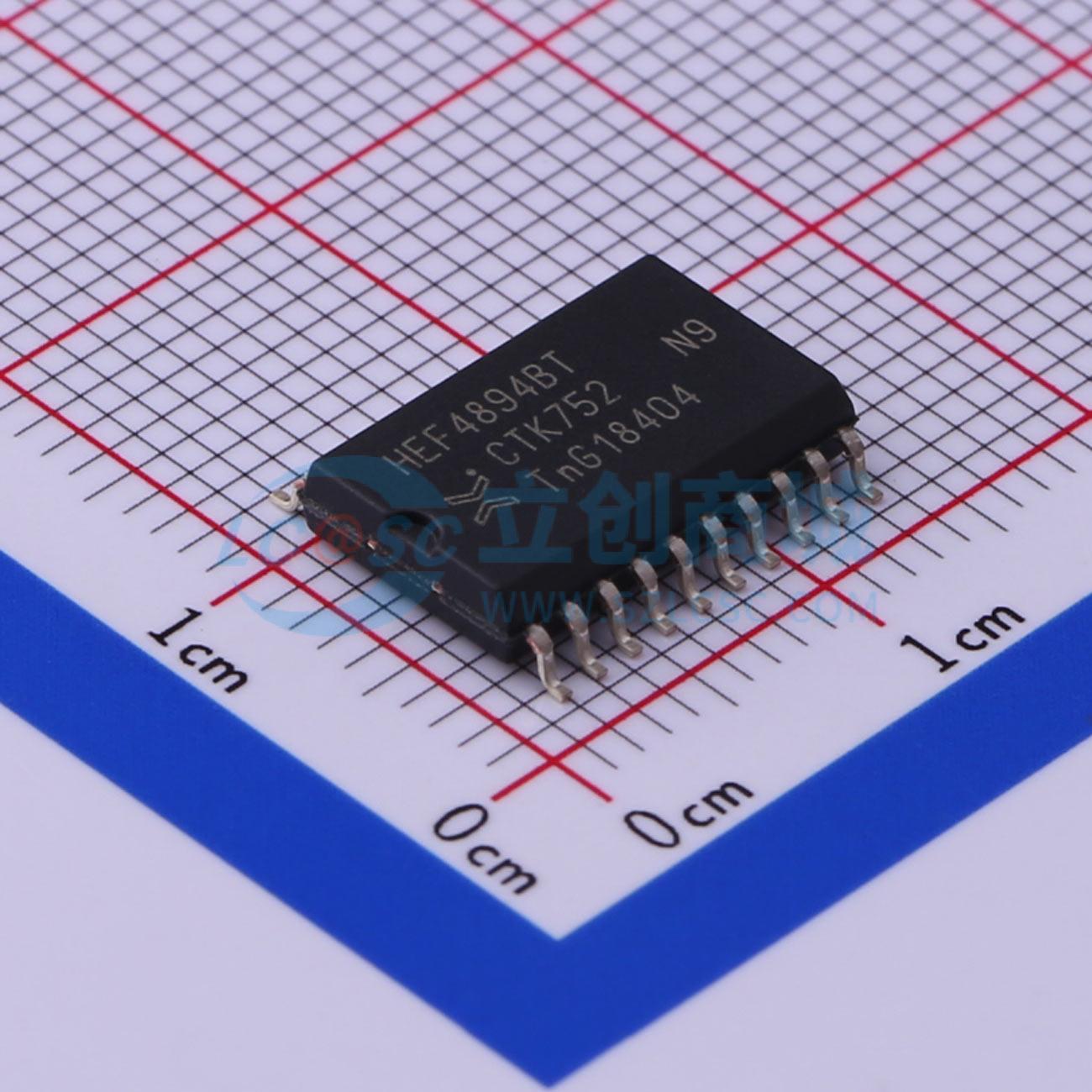

HEF4894BT-Q100,118

Nexperia HEF4894B-Q100 - 12级串行移位寄存器，带存储锁存器和LED驱动输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HEF4894B-Q100 是一个12级串行移位寄存器。每个阶段都配有一个存储锁存器，用于将数据从串行输入（D）传送到并行LED驱动输出（QP0到QP11）。数据在正向时钟（CP）转换时移位。当触发（STR）输入为高电平时，移位寄存器每个阶段的数据会被传输到存储寄存器。每当输出使能（OE）输入信号为高电平时，存储寄存器中的数据就会出现在输出端。两个串行输出（QS1和QS2）可用于级联多个HEF4894B-Q100设备。在正向时钟边沿处，QS1处可获得串行数据，以便在具有快速时钟上升时间的级联系统中实现高速操作。同样的串行数据在下一个负向时钟边沿处可在QS2处获得。这在时钟上升时间较慢的情况下用于级联HEF4894B-Q100设备。该产品的工作电压范围建议为3.0 V至15.0 V，参考VSS（通常是地）。未使用的输入必须连接到VDD、VSS或另一个输入。该产品已通过汽车电子委员会（AEC）Q100标准（Grade 1）认证，适用于汽车应用。
品牌名称: Nexperia(安世)
商品型号: HEF4894BT-Q100,118
商品编号: C461228
商品封装: SO-20-300mil
包装方式: 编带
商品毛重: 0.634克(g)

商品概述

HEF4894B-Q100 是一个12级串行移位寄存器。每个阶段都配有一个存储锁存器，用于将数据从串行输入（D）传送到并行LED驱动输出（QP0到QP11）。数据在正向时钟（CP）转换时移位。当触发（STR）输入为高电平时，移位寄存器每个阶段的数据会被传输到存储寄存器。每当输出使能（OE）输入信号为高电平时，存储寄存器中的数据就会出现在输出端。

两个串行输出（QS1和QS2）可用于级联多个HEF4894B-Q100设备。在正向时钟边沿处，QS1处可获得串行数据，以便在具有快速时钟上升时间的级联系统中实现高速操作。同样的串行数据在下一个负向时钟边沿处可在QS2处获得。这在时钟上升时间较慢的情况下用于级联HEF4894B-Q100设备。

该产品的工作电压范围建议为3.0 V至15.0 V，参考VSS（通常是地）。未使用的输入必须连接到VDD、VSS或另一个输入。

该产品已通过汽车电子委员会（AEC）Q100标准（Grade 1）认证，适用于汽车应用。

商品特性

符合AEC-Q100（1级）的汽车产品认证
温度范围从-40℃到+85℃，以及从-40℃到+125℃
宽电源电压范围从3.0V到15.0V
CMOS低功耗
高抗噪性
全静态操作
5V、10V和15V参数等级
标准对称输出特性
符合JEDEC标准JESD 13-B
ESD保护：
- MIL-STD-833，方法3015超过2000V HBM
- JESD22-A114F超过2000V MM
- JESD22-A115-B超过200V（C=200pF, R=0Ω）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~15V

	属性	参数值
	输出电流	40mA
	工作温度	-40℃~+125℃
