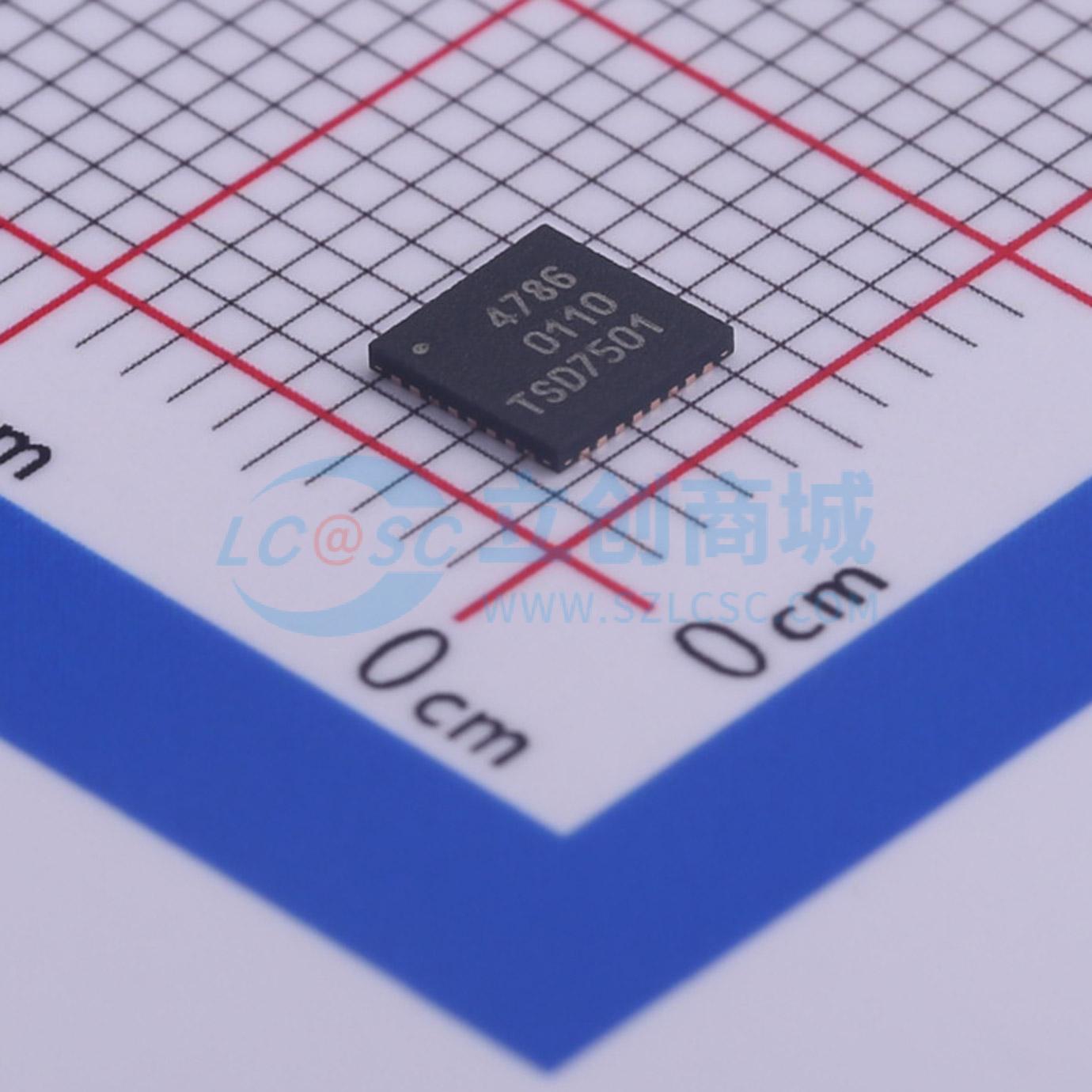

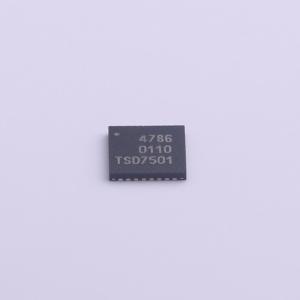

IP4786CZ32S,118

IP4786CZ32S 旨在保护高清晰度多媒体接口（HDMI）发射端主机接口。它包括 HDMI 5V 过流/过压保护、显示数据通道（DDC）缓冲和解耦、热插拔检测（HPD）、反向驱动保护、消费电子控制（CEC）缓冲和解耦，以及所有外部 I/O 的 ±12 kV 接触静电放电（ESD）保护，符合 IEC 61000-4-2，等级 4 标准。

IP4786CZ32S 在高速传输最小化差分信号（TMDS）线上采用了传输线钳位（TLC）技术，以简化布线并帮助减少阻抗不连续性。所有 TMDS 线都受到阻抗匹配二极管配置的保护，这种配置可以最大限度地减少典型分流二极管引起的阻抗不连续性。

增强的 60 mA 过流/过压线性稳压器保证了高达 6.5 V 输入时的 HDMI 兼容 5 V 输出电压水平。

DDC 线使用了一种新的缓冲概念，将内部电容负载与外部电容负载解耦，适用于标准互补金属氧化物半导体（CMOS）或低压晶体管-晶体管逻辑（LVTTL）I/O 单元，最低至 1.8 V。该缓冲还重新驱动 DDC 和 CEC 信号，允许使用更长或成本更低的具有更高电容的 HDMI 电缆。内部热插拔检测模块简化了 HDMI 发射端对热插拔信号的控制。

所有线路均提供适当的集成上拉和下拉电阻，以确保 HDMI 兼容性和反向驱动保护，从而保证系统在断电或进入待机模式时 HDMI 接口信号不会被拉低。仅需一个外部电容即可运行。

• IP4786CZ32S 可用于广泛的 HDMI 源设备，消费和计算电子设备：
  • 平板电脑和笔记本电脑
  • 移动媒体播放器
  • 数码相机 (DSC)
  • 高清 (HD) 和标清 (SD) Blu-ray 和 DVD 播放器
  • 机顶盒 (STB)
  • PC 显卡
  • 游戏主机
  • HDMI 图像性能质量增强模块
  • 数字视觉接口 (DVI)
