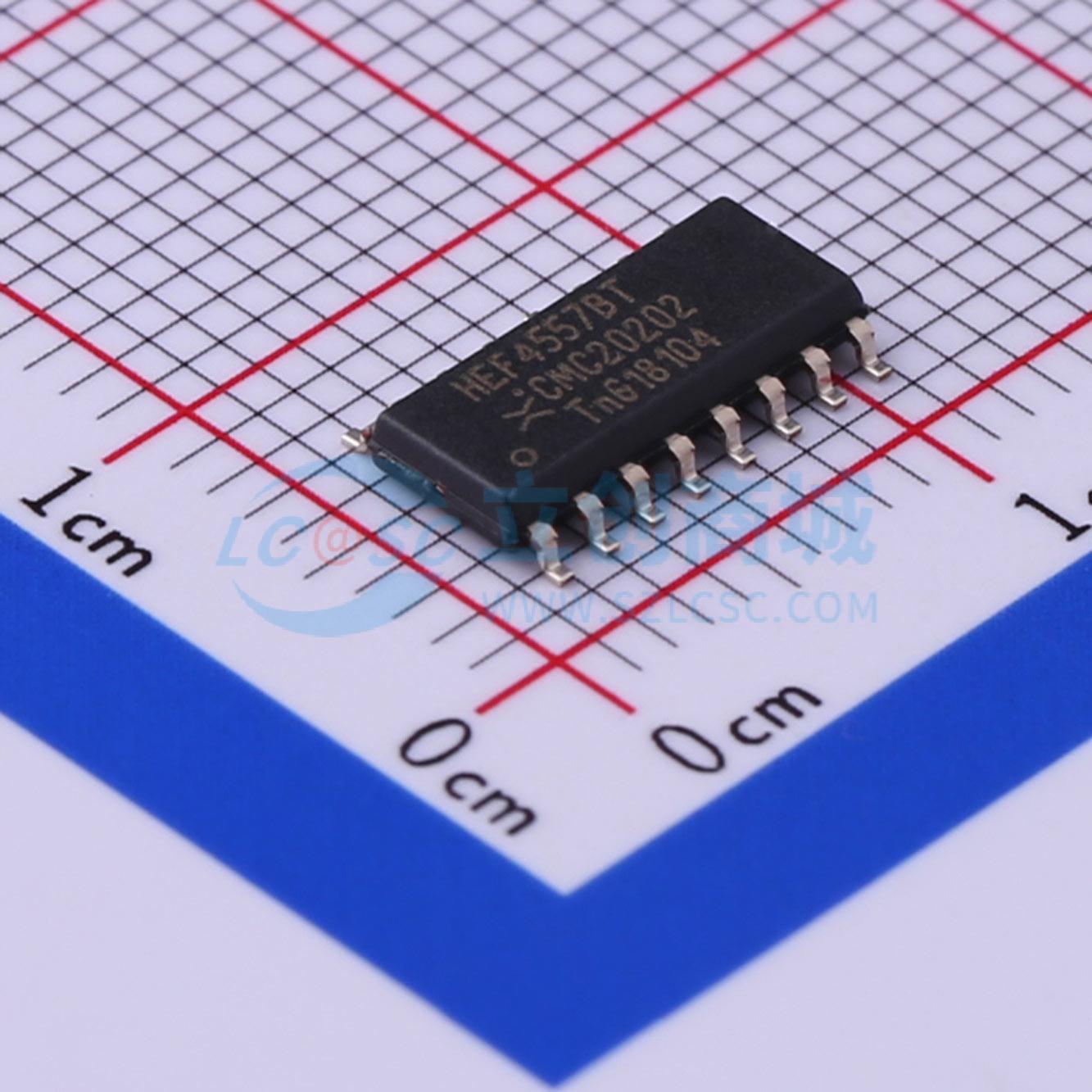

温馨提醒：图片仅供参考，商品以实物为准

HEF4557BT,653

1至64位可变长度移位寄存器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HEF4557B是一种静态时钟串行移位寄存器，其长度可以被编程设置为1到64位之间的任意数值。所选的位数等于启用的长度控制输入（L1、L2、L4、L8、L16和L32）下标的总和加一。通过A/B选择输入可以从DA或DB数据输入中选择串行数据。这一特性对于循环使用非常有用。在CP0从低电平到高电平转换且CP1为低电平时，或者在CP1从高电平到低电平转换且CP0为高电平时，DA或DB上的信息会被移入第一个寄存器位置，并且寄存器中的所有数据会向右移动一位。主复位(MR)上的高电平会重置寄存器，使Q变为低电平而Q变为高电平，这与其它输入无关。该器件建议的工作电源电压范围是相对于VSS（通常接地）的3 V至15 V。未使用的输入必须连接到VDD、VSS或另一个输入上。
品牌名称: Nexperia(安世)
商品型号: HEF4557BT,653
商品编号: C461220
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

HEF4557B是一种静态时钟串行移位寄存器，其长度可以被编程设置为1到64位之间的任意数值。所选的位数等于启用的长度控制输入（L1、L2、L4、L8、L16和L32）下标的总和加一。通过A/B选择输入可以从DA或DB数据输入中选择串行数据。这一特性对于循环使用非常有用。在CP0从低电平到高电平转换且CP1为低电平时，或者在CP1从高电平到低电平转换且CP0为高电平时，DA或DB上的信息会被移入第一个寄存器位置，并且寄存器中的所有数据会向右移动一位。主复位(MR)上的高电平会重置寄存器，使Q变为低电平而Q变为高电平，这与其它输入无关。该器件建议的工作电源电压范围是相对于VSS（通常接地）的3 V至15 V。未使用的输入必须连接到VDD、VSS或另一个输入上。

商品特性

全静态操作
5V、10V 和 15V 参数等级
标准化的对称输出特性
规定温度范围为 -40°C 至 +85°C
符合 JEDEC 标准 JESD 13-B

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	移位寄存器
	功能	-
	工作电压	3V~15V
	时钟频率(fc)	20MHz
	输出类型	互补式

	属性	参数值
	系列	4000B系列
	工作温度	-40℃~+85℃
	耗散功率(Pd)	500mW
	传播延迟(tpd)	65ns@15V,50pF
